Quyền lực: | 30W | màu phát quang: | Trắng ấm, Trắng tự nhiên, Trắng mát |
---|---|---|---|
vật liệu chip: | Bridgelux | Kiểu: | COB LED |
Đăng kí: | đèn LED phát triển | Product name: | Chip LED Cob |
Làm nổi bật: | Chip LED Cob 20w,Cob LED Chip CRI cao,Chip LED Cob 30w |

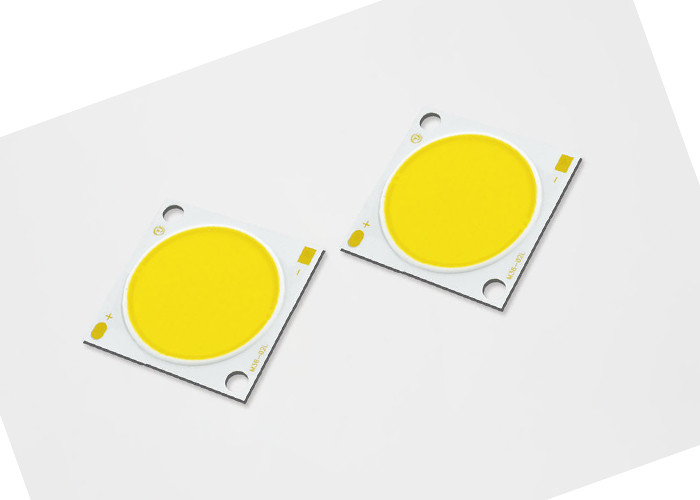

20w 30w High CRI Chip LED Cob Hệ thống sưởi thấp cho đèn flash Led
Tính năng:
• Sản phẩm có hiệu suất thông thường là 128 lm/W đối với 3000K, 80 CRI.
• Nó có một nguồn sáng nhỏ gọn mật độ thông lượng cao.
• Sản phẩm cho độ chiếu sáng đồng đều và chất lượng cao.
• Có sẵn các tùy chọn tối thiểu 70, 80 và 90 CRI.
• Nó có một đường dẫn nhiệt hợp lý.
• Sản phẩm đạt tiêu chuẩn ENERGY STAR®/ANSI về cấu trúc ghép màu với tiêu chuẩn SDCM 2, 3 và 5.
• Tiết kiệm năng lượng hơn so với đèn sợi đốt, đèn halogen và đèn huỳnh quang.
• Sản phẩm có thể hoạt động ở điện áp cao hoặc điện áp thấp DC.
• Dòng sản phẩm và logo công ty ở mặt trước.
• Sản phẩm đạt tiêu chuẩn RoHS.
Ký hiệu số bộ phận cho dãy đèn LED Sê-ri TYF ML được giải thích như sau:
một phần số |
Sức mạnh điển hình (W) | CCT danh nghĩa (K) |
CRI |
Thông lượng xung tối thiểu (lm) | Thông lượng xung điển hình (lm) | Điện áp điển hình (V) | Dòng điện danh định (mA) | Hiệu suất điển hình (lm/W) |
CL25171210P430E*7 | 30.6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
CL25171210P435E*7 | 30.6 | 3500K | 70 | 4553 | 4896 | 34 | 900 | 160 |
CL25171210P440E*7 | 30.6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
CL25171210P450E*7 | 30.6 | 5000K | 70 | 4696 | 5049 | 34 | 900 | 165 |
CL25171210P457E*7 | 30.6 | 5700K | 70 | 4724 | 5080 | 34 | 900 | 166 |
CL25171210P465E*7 | 30.6 | 6500K | 70 | 4696 | 5049 | 34 | 900 | 165 |
CL25171210P422E*8 | 30.6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
CL25171210P427E*8 | 30.6 | 2700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
CL25171210P430E*8 | 30.6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
CL25171210P435E*8 | 30.6 | 3500K | 80 | 4240 | 4559 | 34 | 900 | 149 |
CL25171210P440E*8 | 30.6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
CL25171210P450E*8 | 30.6 | 5000K | 80 | 4326 | 4651 | 34 | 900 | 152 |
CL25171210P457E*8 | 30.6 | 5700K | 80 | 4354 | 4681 | 34 | 900 | 153 |
CL25171210P465E*8 | 30.6 | 6500K | 80 | 4326 | 4651 | 34 | 900 | 152 |
CL25171210P422E*9 | 30.6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
CL25171210P427E*9 | 30.6 | 2700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
CL25171210P430E*9 | 30.6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
CL25171210P435E*9 | 30.6 | 3500K | 90 | 3643 | 3917 | 34 | 900 | 128 |
CL25171210P440E*9 | 30.6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
CL25171210P450E*9 | 30.6 | 5000K | 90 | 3700 | 3978 | 34 | 900 | 130 |
CL25171210P457E*9 | 30.6 | 5700K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 Thông tin về thùng màu
Hình 1: Đồ thị Thùng thử nghiệm trong Không gian Màu xy (Điều kiện Thử nghiệm Xung, Tj = 25°C)
CIE1931-x
Bảng 38: Định nghĩa ô màu hình elip MacAdam từ 2 bước đến 5 bước cho Dải lõi TYF CoB
Trên danh nghĩa CCT |
Điểm trung tâm | TRỤC CHÍNH (a , b) |
hình elip
Thiên thần quay, θ |
|||
X | Y | 2 bước | 3 bước | 5 bước | ||
2200K | 0,5018 | 0,4153 | (0,0048 , 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
2700K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
Ghi chú cho Bảng 39:
Lưu ý: 1. Dung sai tất cả các kích thước là ±0,2mm trừ khi có ghi chú khác.2. Điểm đo Tc ở cực âm
ĐIỀU KIỆN HÀN ĐỀ XUẤT
Đối với hàn thủ công.Vui lòng sử dụng hàn không chì và việc hàn sẽ được thực hiện bằng cách sử dụng bit hàn ở tốc độ
nhiệt độ thấp hơn 350C và sẽ hoàn thành trong vòng 3,5 giây cho một lần tiếp đất.Không có lực lượng bên ngoài sẽ được áp dụng
đến phần nhựa trong khi hàn được thực hiện.Quá trình hàn tiếp theo nên được thực hiện sau khi sản phẩm đã
trở về nhiệt độ môi trường xung quanh.THẬN TRỌNG: KIỂM SOÁT NHIỆT ĐỘ
