| Nguồn gốc: | Thâm Quyến |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE,RoHs |
| Số mô hình: | M36-02L |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | Có thể đàm phán |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1.000.000 PCS / ngày |
| Quyền lực: | 30W | Vật liệu chip: | Bridgelux |
|---|---|---|---|
| Loại hình: | LED COB | Đăng kí: | COB LED phát triển đèn, dẫn lũ |
| Tuổi thọ: | 50000 giờ | Tên: | Chip Led thương mại |
| Làm nổi bật: | Cob LED Chip Residencial,Cob LED Chip 30W 36V,Chip LED Bridgelux RA90 Chip Cob |
||

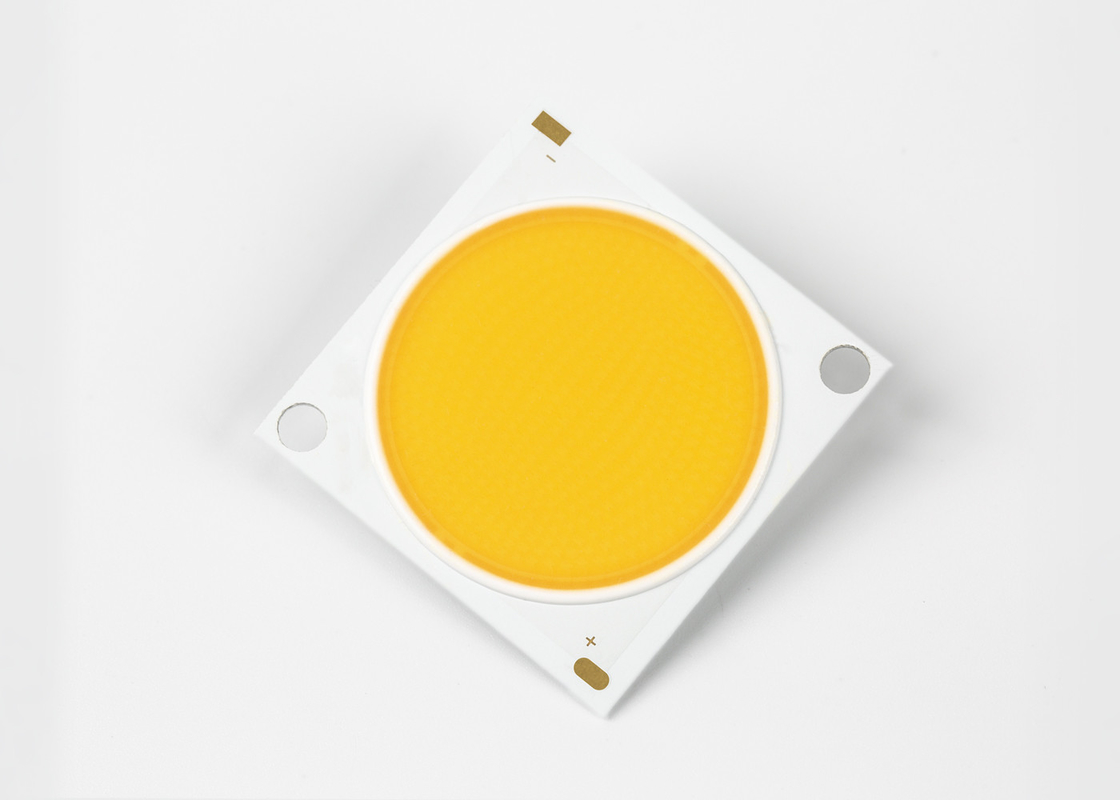

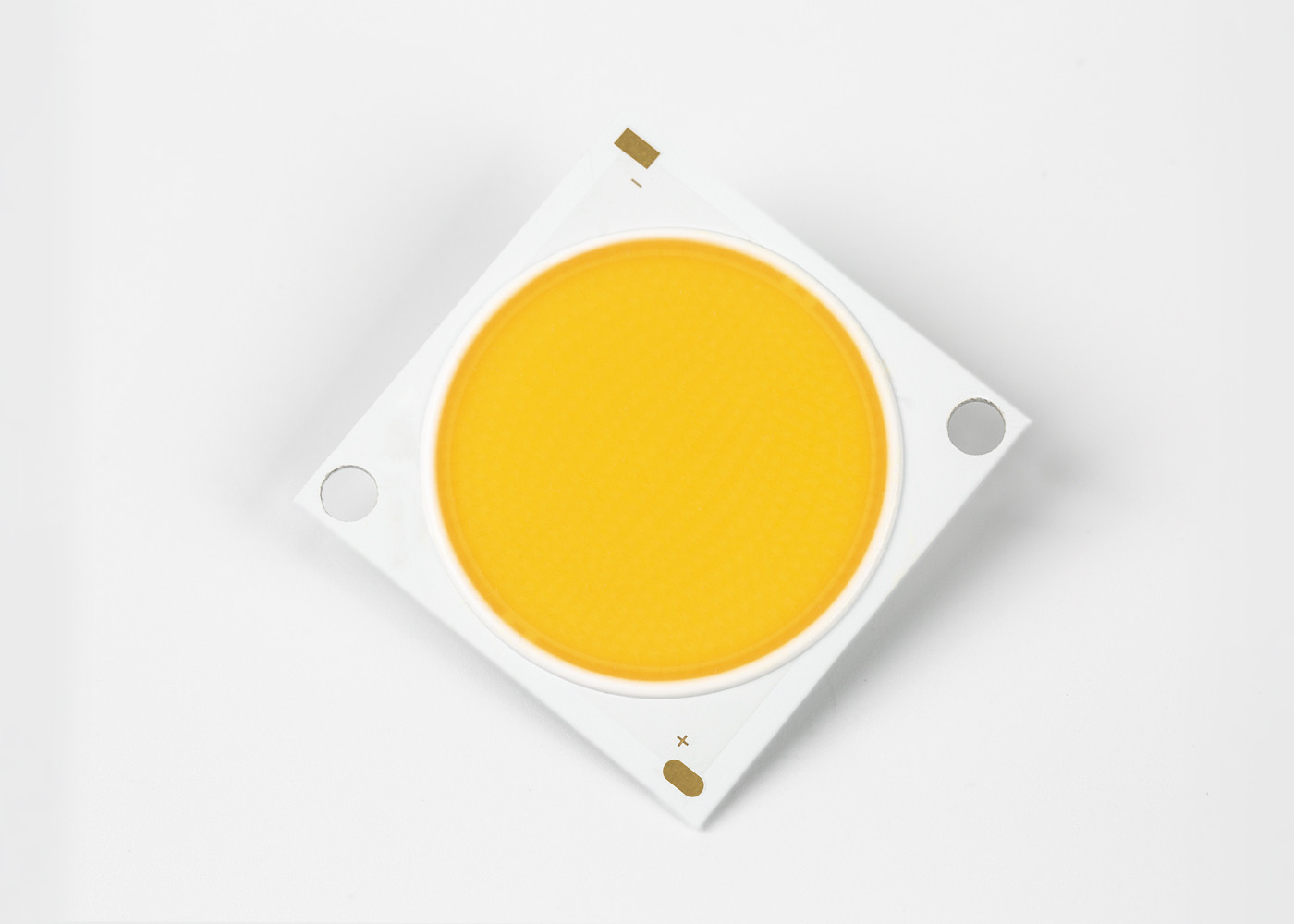

Đèn thương mại dân dụng 30W 36V Chip LED trong nhà công suất cao COB LED Bridgelux RA90
• Hiệu suất 155 lm/W điển hình cho 3000K, 80CRI
• Nguồn sáng nhỏ gọn mật độ quang thông cao
• Chiếu sáng đồng đều, chất lượng cao
• Các tùy chọn CRI tối thiểu 70, 80 và 90
• Đường dẫn nhiệt StreaCLined
• Chế độ tạo màu theo tiêu chuẩn ENERGY STAR® / ANSI
cấu trúc với tiêu chuẩn 2, 3 và 5 SDCM
Tính năngS CủaĐèn LED lõi ngô công suất cao
1. Hiệu suất nhiệt tốt và kênh nóng rộng.
2. Điểm đồng nhất.
3. Tiết kiệm năng lượng và bảo vệ môi trường, hiệu suất ánh sáng cao.
4. Độ sáng cao, phân rã ánh sáng yếu, được đánh bóng.
5. Dễ sử dụng và dễ cài đặt.
6. Khả năng chống tĩnh điện mạnh.
Ký hiệu số bộ phận cho dãy đèn LED Sê-ri TYF ML được giải thích như sau:
|
một phần số |
Sức mạnh điển hình (W) | CCT danh nghĩa (K) |
CRI |
Thông lượng xung tối thiểu (lm) | Thông lượng xung điển hình (lm) | Điện áp điển hình (V) | Dòng điện danh định (mA) | Hiệu suất điển hình (lm/W) |
| CL25171210P430E*7 | 30.6 | 3000K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1 Thông tin về thùng màu
Hình 1: Đồ thị Thùng thử nghiệm trong Không gian Màu xy (Điều kiện Thử nghiệm Xung, Tj = 25°C)
CIE1931-x
Bảng 38: Định nghĩa ô màu hình elip MacAdam từ 2 bước đến 5 bước cho Dải lõi TYF CoB
|
Trên danh nghĩa CCT |
Điểm trung tâm | TRỤC CHÍNH (a , b) |
hình elip
Thiên thần quay, θ |
|||
| X | Y | 2 bước | 3 bước | 5 bước | ||
| 2200K | 0,5018 | 0,4153 | (0,0048 , 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 2700k | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
Ghi chú cho Bảng 39:
Lưu ý: 1. Dung sai tất cả các kích thước là ±0,2mm trừ khi có ghi chú khác.2. Điểm đo Tc ở cực âm
ĐIỀU KIỆN HÀN ĐỀ XUẤT
Đối với hàn thủ công.Vui lòng sử dụng hàn không chì và việc hàn sẽ được thực hiện bằng cách sử dụng bit hàn ở tốc độ
nhiệt độ thấp hơn 350C và sẽ hoàn thành trong vòng 3,5 giây cho một lần tiếp đất.Không có lực lượng bên ngoài sẽ được áp dụng
đến phần nhựa trong khi hàn được thực hiện.Quá trình hàn tiếp theo nên được thực hiện sau khi sản phẩm đã
trở về nhiệt độ môi trường xung quanh.THẬN TRỌNG: KIỂM SOÁT NHIỆT ĐỘ
