| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE CB |
| Số mô hình: | D47B4L5023R0 |
| Số lượng đặt hàng tối thiểu: | 100 |
| Giá bán: | 6USD/PIECE |
| chi tiết đóng gói: | hộp vỉ |
| Thời gian giao hàng: | 20 ngày trong tuần |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union |
| Khả năng cung cấp: | 100.000 CÁI / tháng |
| Đèn Led: | EMC3030 | Thương hiệu chip: | Bridgelux |
|---|---|---|---|
| Kích thước PCB: | 239 * 47 * 16 | Công suất: | 30W |
| Điện áp đầu vào: | 120 / 230V | Nhiệt độ màu: | 4000 nghìn |
| CRI: | 70 | Hiệu suất chiếu sáng: | 160lm / w |
| Đơn xin: | Đèn đường | Chứng chỉ: | CE |
| Làm nổi bật: | Mô-đun đèn đường AC 30W,Mô-đun đèn đường Bridgelux AC,Mô-đun đèn LED không có trình điều khiển CRI80 |
||

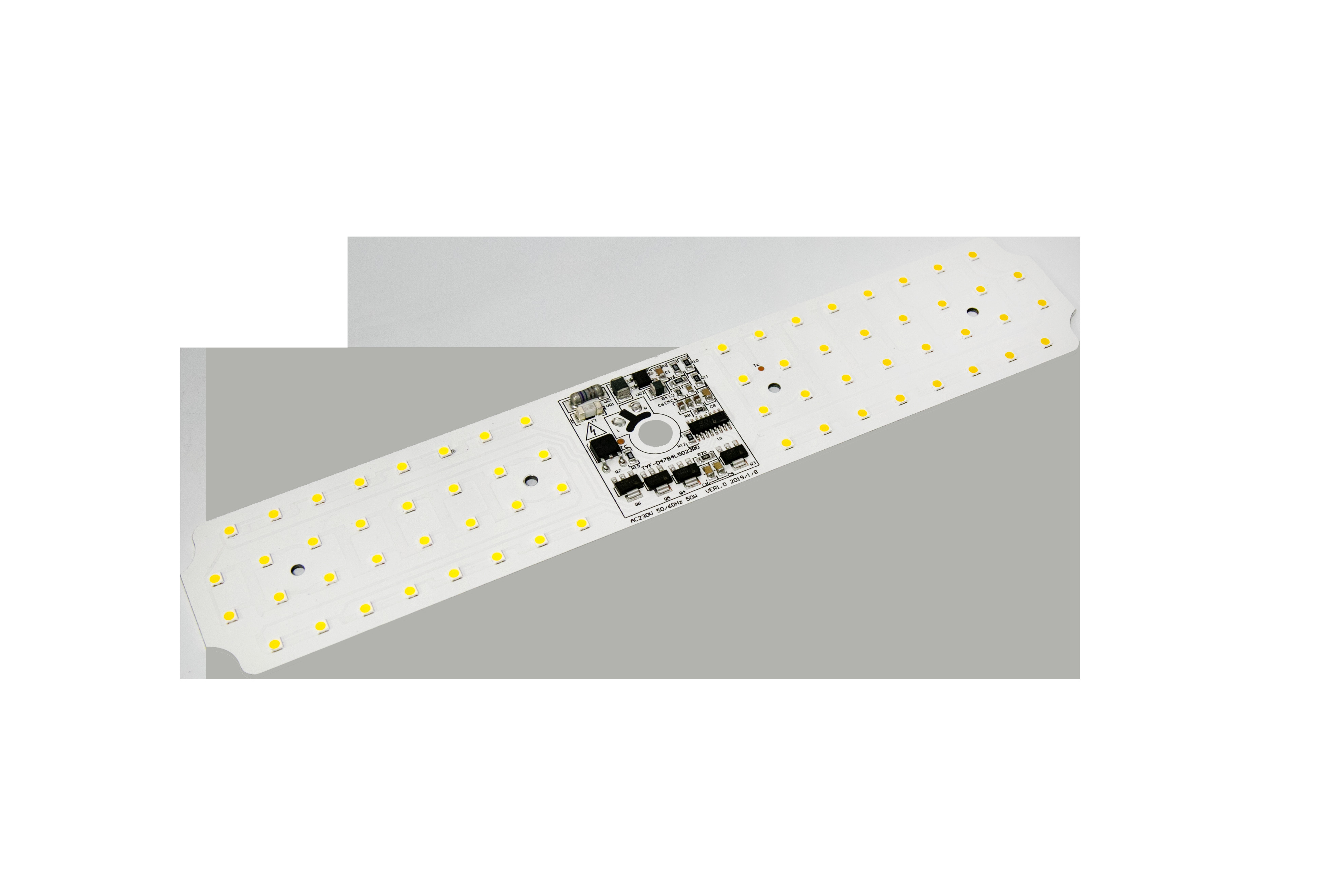

Mô-đun đèn đường 30W AC 5000K CRI 80 120 / 230V với chứng chỉ CE
1. giới thiệu sản phẩm
TYF Opto.đã giới thiệu một loạt các mô-đun AC được thiết kế để điều khiển điện áp Đường dây AC.So với đèn LED truyền thống, TYF Opto.Mô-đun AC của không cần kết nối Nguồn AC hoặc trình điều khiển bên ngoài.Vì vậy, nó có thể giúp giảm chi phí của mạch và kích thước của đèn.Và người dùng linh hoạt hơn khi thiết kế bộ đèn.Ngoài ra nó còn làm cho công việc sản xuất và lắp ráp đèn hiệu quả và đơn giản hơn.
AC Switch Power hoặc trình điều khiển được tìm thấy trong hầu hết các đèn chiếu sáng thông thường có thể giới hạn tuổi thọ tổng thể của sản phẩm.Nhưng với TYF Opto.Các mô-đun AC của mô-đun AC, tuổi thọ của các bộ đèn chiếu sáng chung được ước tính chặt chẽ hơn từ chính đèn LED.Và mô-đun có hệ số công suất cao có thể góp phần tiết kiệm năng lượng cao hơn trong các ứng dụng cuối.
TYF Opto.sẽ là đối tác tốt hoặc sự lựa chọn tốt nhất khi thiết kế bộ đèn sáng tạo mới của bạn với các mô-đun AC chất lượng cao được thiết kế và chế tạo cẩn thận, kiểm tra nghiêm ngặt.
1.1 Tính năng sản phẩm
Kết nối trực tiếp với điện áp dòng AC
Hệ số & Hiệu suất điện năng cao
Thời gian sống lâu
BOM đơn giản
Tuân thủ Rosh
Quy định điện áp đường dây
Lắp ráp dễ dàng
Sản xuất miễn phí dẫn đầut
1.2 Ứng dụng sản phẩm
Đèn đường LED / Đèn đường hầm
2. Đặc điểm điện & quang học(Ta = 25℃) Bảng 2-1
| MỤC | BIỂU TƯỢNG | BÀI HỌC | ĐẶC TRƯNG Giá trị |
| Điện áp đầu vào | Vin | V | 230 |
| Đầu vào hiện tại | NẾU NHƯ | mA | 228,6 |
| Tần số hoạt động | F | Hz | 50/60 |
| Công suất đầu vào | P | W | 52,36 |
| Hệ số công suất | PF | ％ | 0,995 |
| Tổng méo hài | THD | ％ | 8.6 |
| Loại mờ | ■ NA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Other | ||
| Công suất tăng | Vs | KV | 2,5 |
| Cường độ điện (AC) | Đã | KV | 1,5 |
| Nhiệt độ hoạt động / trường hợp | Ta / Tc | ℃ | 25/85 |
| Thông số LED | 3030 | ||
| Quang thông | Φv | Lm | 6891,1 |
| Hiệu suất chiếu sáng | ηv | Lm / w | 131,6 |
| Nhiệt độ màu | CCT | K | 5792 |
| Chỉ số tạo màu | Ra / CRI | ％ | 80,2 / 71,9 |
| Phân phối ánh sáng | - | - | |
| Góc nhìn | 2θ 1/2 | Bằng cấp. | - |
Ghi chú:
1) Điện áp hoạt động không cho biết điện áp tối đa mà khách hàng sử dụng nhưng có nghĩa là điện áp có thể chịu được theo tỷ lệ biến đổi điện áp của mỗi quốc gia.Khuyến nghị rằng nhiệt độ miếng hàn nên dưới 85 ℃.
2) Các thùng màu được xác định khi hoạt động nhất thời.
3) Dung sai của phép đo ở máy đo của chúng tôi là Φv +/- 10% và Ra +/- 2.
4) Dung sai ± 5% trên công suất tiêu tán.
5) Φv là tổng công suất quang thông được đo bằng một quả cầu tích hợp.
6) Công suất tăng áp phù hợp với IEC61000-4-5.
2.1 Các thông số khác(Ta = 25℃) Bảng 2-3
| MỤC | Sự miêu tả |
| Vật liệu PCB | MỘTnhôm Substrate |
| Kích thước PCB | 239mm × 47mm × 1,6mm |
| Chứng nhận | ■ NA □ CCC □ CE □ UL □ FCC □ NĂNG LƯỢNG SAO □ Khác |
| MBTF / Thời gian sống @ Tc = 85 ℃ | >30000 Giờ |
2.2 Xếp hạng tối đa tuyệt đối(Ta = 25℃) Bảng 2-4
| MỤC | BIỂU TƯỢNG | BÀI HỌC | Giá trị |
| Sự thât thoat năng lượng | Pd | W | 52,5 |
| Dòng điện AC (RMS) | NẾU NHƯ | mA | 240,5 |
| Điện áp AC (RMS) | Vin | V | 200 ~ 240 |
| Nhiệt độ mối nối LED | Tj-LED | ℃ | 110 |
| Nhiệt độ mối nối IC | Tj-IC | ℃ | 150 |
| Đầu IC nhiệt độ IC | Tp. | ℃ | 100 |
| Điện trở nhiệt của LED (Điểm nối / Điểm hàn) | Rthj-s | ℃ / W | 20 |
| Điện trở nhiệt IC (Điểm nối / Điểm hàn) | Rthj-s | ℃ / W | 40 |
| Nhiệt độ hoạt động | Đến | ℃ | -20 ~ + 85 |
| Nhiệt độ bảo quản | Ts | ℃ | -40 ~ + 100 |
| Độ nhạy ESD (HBM) | Vesd | KV | ± 2 |
| Nhiệt độ hàn (Dòng chảy lại) | Tsld | ℃ | - |
| Nhiệt độ hàn (Tay) | Tsld | ℃ | 350 3S |
3. Kích thước
4.Nhận dạng số bộ phận
| DOB PHẦN SỐ | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X1số 8 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Mã sản phẩm |
Khách hàng Mã số |
Vi mạch Mã số |
Sức mạnh Mã số |
Mã điện áp
|
Số nối tiếp. |
DẪN ĐẾN Mã số |
CCT Mã số
|
SDCM | CRI Mã số | Độ chói | Năm | Tháng |
Nối tiếp Không. |
||
| Mã mô-đun | Mã trường hợp | Số nối tiếp. | Số nối tiếp. | ||||||||||||
5. Hội thảo
5.Đóng gói và vận chuyển
Sản phẩm mô-đun TYF Opto.LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như hình sau.sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để ngăn chặn áp lực bên ngoài, chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm đóng gói sẽ được bảo quản dưới dạng thùng carton và niêm phong, như hình minh họa sau đây.
