| Nguồn gốc: | Shenzhen, Trung Quốc |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE CB ROHS |
| Số mô hình: | D38 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp |
| Thời gian giao hàng: | 15 ngày làm việc |
| Điều khoản thanh toán: | T / T, L / C, D / A, D / P |
| Khả năng cung cấp: | 10000 |
| Người mẫu: | DQ038 | Đường kính: | 37 |
|---|---|---|---|
| Điện áp: | 220/110V | Công suất: | 10W |
| CCT: | 3000K 4000K 6000K | Cri: | 80 |
| Hiệu suất (lm/w): | 120lm/w | PF: | > 0,9 |
| THD: | 20% | làm mờ: | Đúng |
| Làm nổi bật: | mô-đun led không lái,mô-đun led không thấm nước |
||

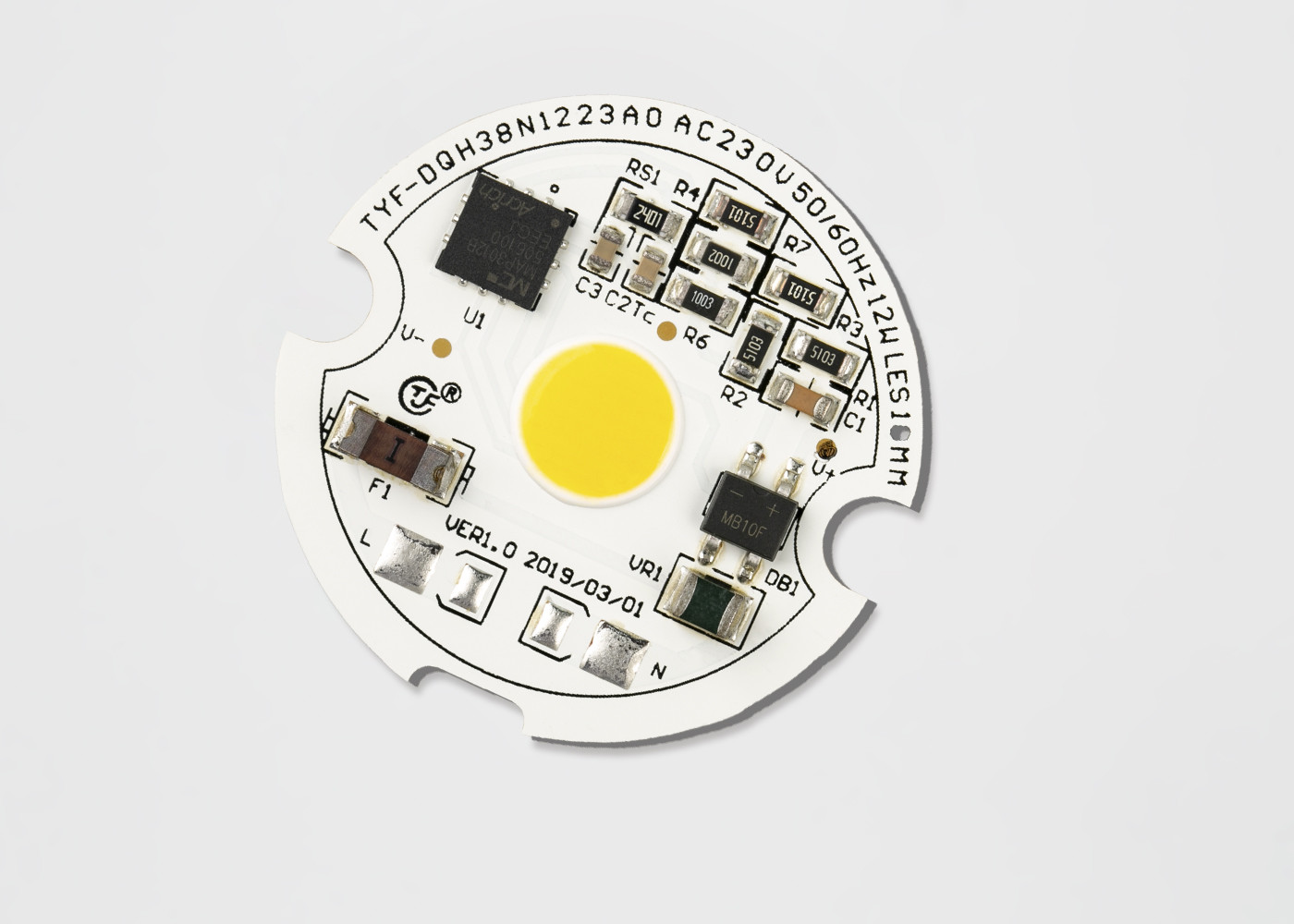

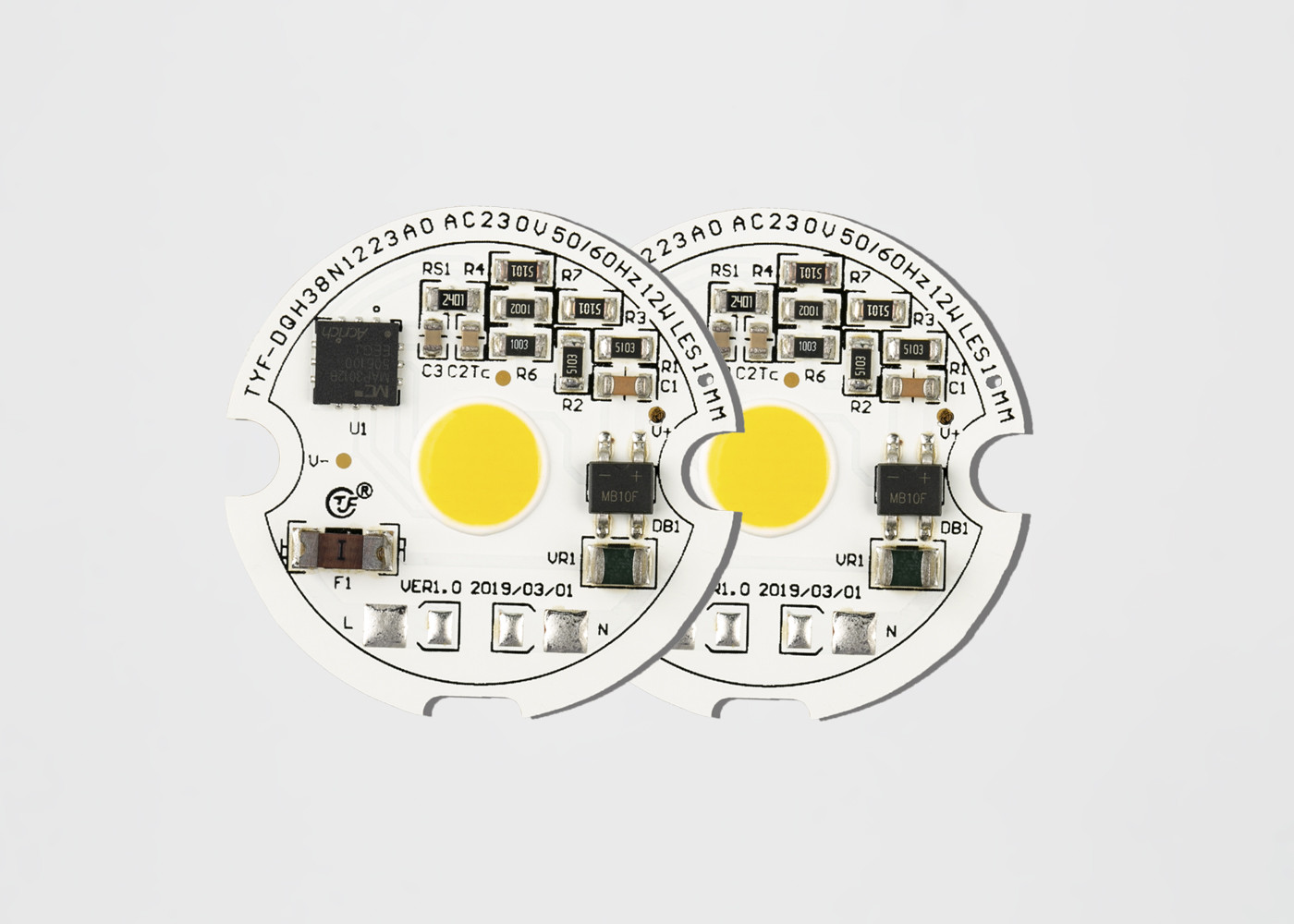

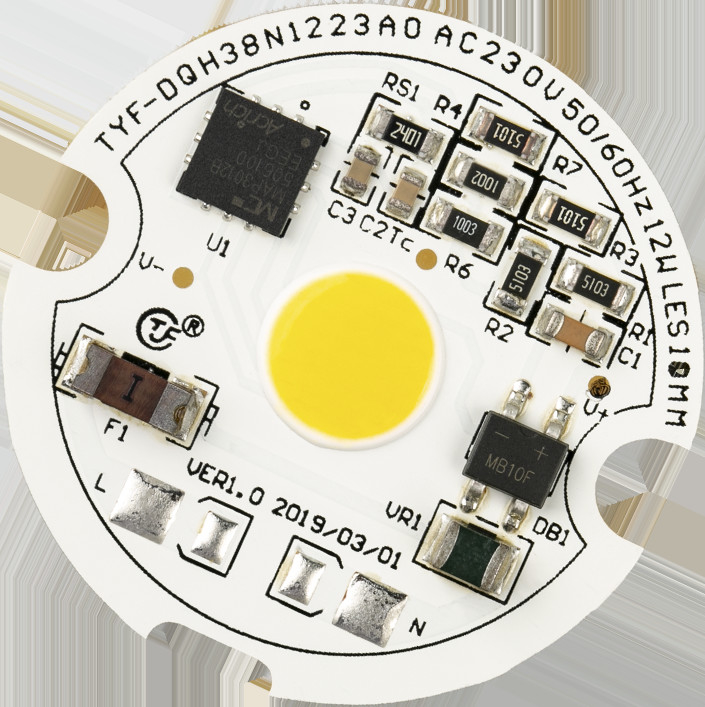

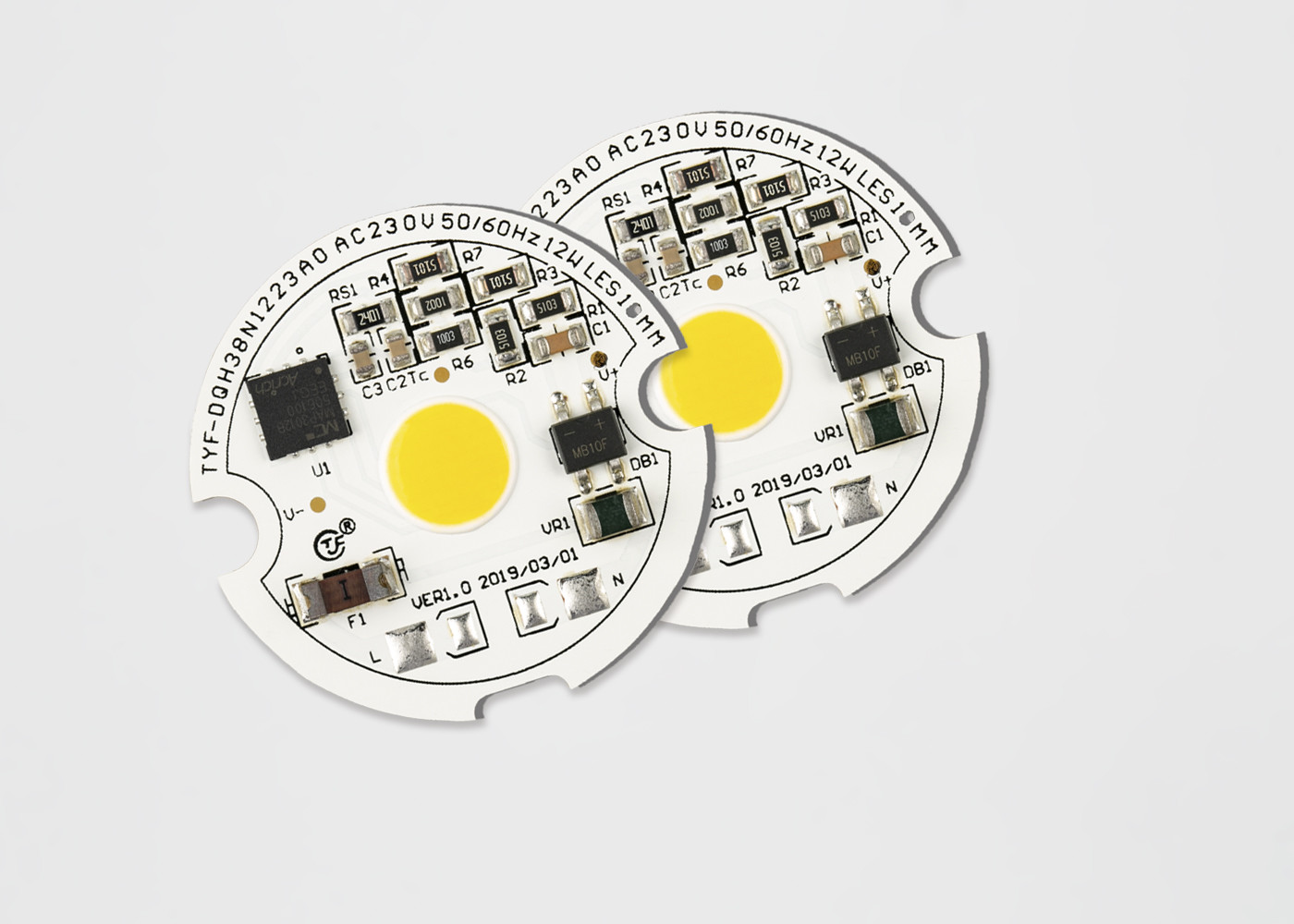

Module LED 3w 5w 6w 9w 12w AC COB DOB Chip LED 110v 220v chip led cob cho đèn âm trần đèn thể thao 3000K 4000K 6000K
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Mã sản phẩm |
Khách hàng Mã |
Mã IC |
Công suất Mã |
Mã điện áp
|
Số sê-ri |
LED Mã |
CCT Mã
|
SDCM | Mã CRI | Độ rọi | Năm | Tháng |
Sê-ri Số |
||
| Mã mô-đun | Mã vỏ | Số sê-ri | Số sê-ri | ||||||||||||
1) mã sản phẩm: C=Mô-đun Khách hàng D=Mô-đun Tự sản xuất
2) Mã Khách hàng & Mã Mô-đun: nếu ①=C thì 4 chữ số cho mã khách hàng hoặc cho mã mô-đun tự sản xuất
3) Mã IC: một ký tự cho IC
4) Mã công suất:
| Mã công suất | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) Mã điện áp:11=110V,12=120V,22=220V,23=230V
6) Mã CCT
| Mã CCT(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Đặc tính điện & quang (Ta=25℃) Bảng 2-1
| MỤC | KÝ HIỆU | ĐƠN VỊ | Giá trị ĐIỂN HÌNH |
| Điện áp đầu vào | Vin | V | 230 |
| Dòng điện đầu vào | IF | mA | 42.35 |
| Tần số hoạt động | F | Hz | 50/60 |
| Công suất đầu vào | P | W | 9.431 |
| Hệ số công suất | PF | ％ | 0.969 |
| Tổng méo hài | THD | ％ | 21.6% |
| Loại điều chỉnh độ sáng | RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Thông minh □ Khác | ||
| Khả năng chịu xung | Vs | KV | 0.5 |
| Cường độ điện (AC) | Ve | KV | - |
| Nhiệt độ hoạt động/vỏ | Ta/Tc | ℃ | 25/85 |
| Thông số LED | COB | ||
| Quang thông | Φv | Lm | 1068.3 |
| Hiệu suất phát sáng | ηv | Lm/w | 113.3 |
| Nhiệt độ màu | CCT | K | 4068 |
| Chỉ số hoàn màu | Ra/CRI | ％ | 82.3/75.4 |
| Phân bố ánh sáng | - | - | - |
| Góc nhìn | 2θ 1/2 | Độ. | - |
Thuộc tính quang học
Ngăn sắc độ
TYF tuân thủ tiêu chuẩn ANSI C78.377A cho cấu trúc ngăn sắc độ của nó. Đối với mỗi tứ giác ANSI cho dải CCT từ 2700K đến 6500K, TYF cung cấp 5 Ngăn và 3 Ngăn.
Bảng 4-1 5 bước Ngăn
| CCT | Bước | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
Bảng 4-2 3 bước Ngăn
| CCT | Bước | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
Đường cong điện & quang điển hình
Hình 4-2-1 Công suất tương đối so với Điện áp, Ta =25℃
Hình 4-2-2 Quang thông tương đối so với Điện áp, Ta =25℃
Hình 4-2-3 Mẫu bức xạ, Ta =25℃
| MỤC | KÝ HIỆU | ĐƠN VỊ | Giá trị |
| Tiêu tán điện năng | Pd | W | 12.6 |
| Dòng điện AC(RMS) | IF | mA | 58 |
| Điện áp AC(RMS) | Vin | V | 200~240 |
| Nhiệt độ mối nối LED | Tj-LED | ℃ | 110 |
| Nhiệt độ mối nối IC | Tj-IC | ℃ | 150 |
| Nhiệt độ trên cùng của IC IC | Tp | ℃ | 100 |
| Điện trở nhiệt LED (Mối nối / Điểm hàn) | Rthj-s | ℃/W | 20 |
| Điện trở nhiệt IC (Mối nối / Điểm hàn) | Rthj-s | ℃/W | - |
| Nhiệt độ hoạt động | Top | ℃ | -20~+85 |
| Nhiệt độ bảo quản | Ts | ℃ | -30~+100 |
| Độ nhạy ESD(HBM) | Vesd | KV | ±2 |
| Nhiệt độ hàn (Hàn lại) | Tsld | ℃ | - |
| Nhiệt độ hàn (Bằng tay) | Tsld | ℃ | 350 3S |
Ghi chú:
1) Tất cả các kích thước tính bằng milimet.(Dung sai:±0.2mm)
2) Tỷ lệ: Không
Ghi chú:
1) Mô-đun TYF Opto. DOB được khuyến nghị giữ nhiệt độ mối nối dưới thông số nhiệt độ mối nối tối đa.(Bảng 2-4).
Nhiệt độ đầu LED và nhiệt độ vỏ trên cùng của IC được đo bằng cặp nhiệt điện. Nhiệt độ mối nối LED và IC có thể được tính bằng các công thức sau.
Ts_max=Tj_max-Rθj-s * Pd
Ví dụ:
Nếu nhiệt độ đầu LED và nhiệt độ vỏ trên cùng của IC là 90℃ thì nhiệt độ mối nối LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
và nhiệt độ mối nối IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Xử lý nhựa Silicone của DOB (AC-COB)
Các sản phẩm mô-đun LED TYF Opto., được đóng gói trong Khay nhựa, theo các kích thước khác nhau, XX chiếc mỗi Khay nhựa, như hình dưới đây. các sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để tránh áp lực bên ngoài, chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói XX sản phẩm, sản phẩm đóng gói sẽ được lưu trữ dưới dạng thùng carton và được niêm phong, như hình dưới đây.
1) xx PCS mô-đun LED trên mỗi Khay 4) Thông tin & đóng gói hộp
2) Xếp chồng và dán khay, XX mô-đun LED khay và thêm 1 khay giả mỗi khay hộp. Thêm gel silica (1 mỗi) trên đầu khay
3) Đóng gói niêm phong
