| Nguồn gốc: | Shenzhen, Trung Quốc |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CB CE |
| Model Number: | D38 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp |
| Người mẫu: | TYF-DQM38M1223A0 | Điện áp: | AC230V |
|---|---|---|---|
| Công suất: | 12W | CCT: | 3000K 4000K 6000K |
| Cri: | 80 | Hiệu suất (lm/w): | 120lm/w |
| THD: | 15% | làm mờ: | TRAIC |
| Làm nổi bật: | Mô-đun LED AC tiêu điểm,Mô-đun LED AC có độ sáng cao,Mô-đun LED chống thấm 120LM / W |
||

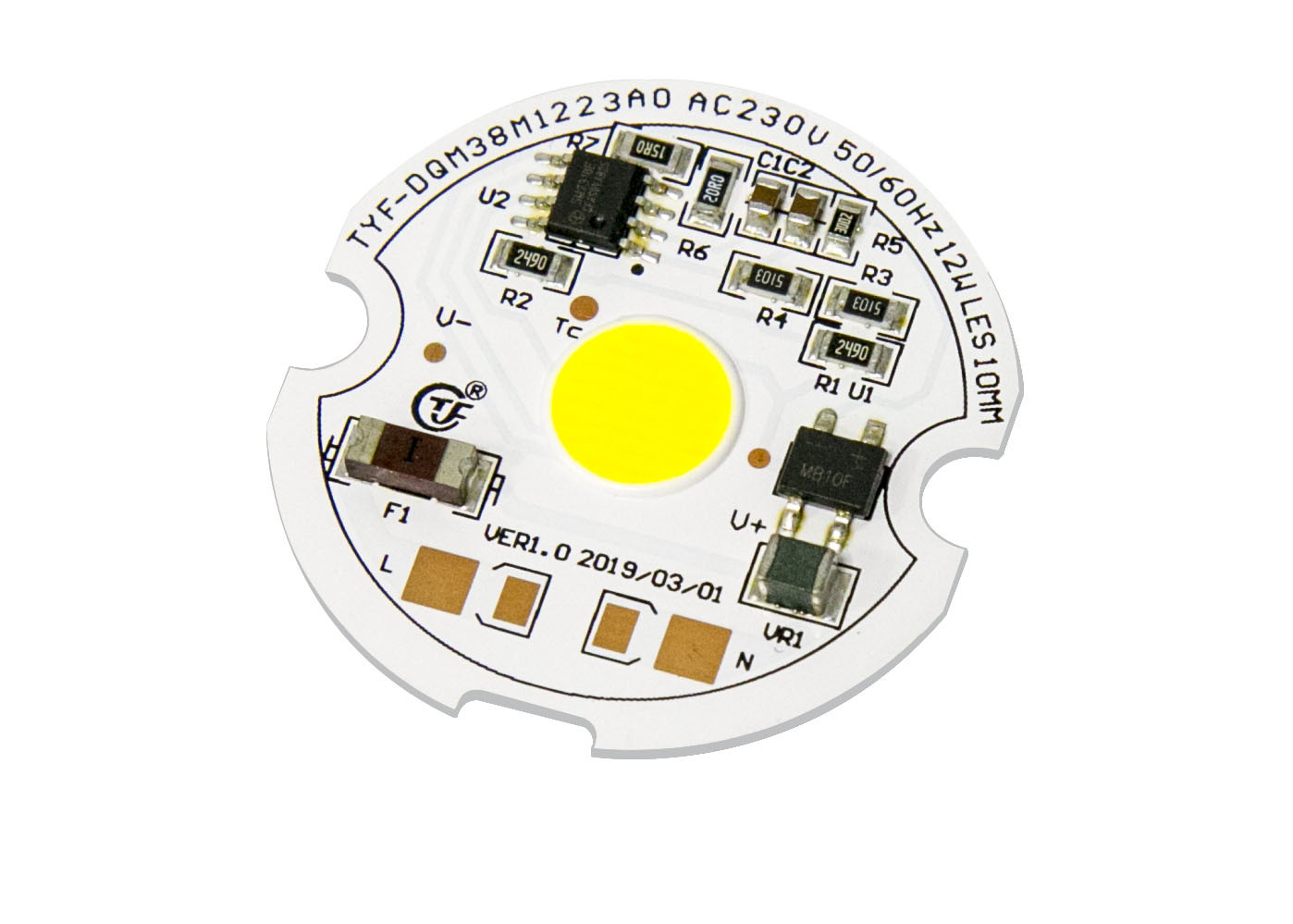

AC COB LED bên trong tườngÁnh sángAC230V 12W 3000K 4000K 6000K 70Ra 80Ra trình điều khiển trên tàu PCB nhôm
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Mã sản phẩm |
Khách hàng Mã |
Mã IC |
Sức mạnh Mã |
Mã điện áp
|
Số hàng loạt. |
Đèn LED Mã |
CCT Mã
|
SDCM | Mã CRI | Độ sáng | Năm | Tháng |
Dòng Không. |
||
| Mã module | Mã trường hợp | Số hàng loạt. | Số hàng loạt. | ||||||||||||
1) mã sản phẩm: C=Client Module D=Self Module
2) Mã khách hàng & Mã mô-đun: nếu 1 = C sau đó 4 chữ số cho mã khách hàng khác cho mã mô-đun tự
3) Mã IC: một ký tự cho IC
4) Mã điện:
| Mã điện | ||||||||||
| 01 ¢ 99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) Mã điện áp:11=110V,12=120V,22=220V,23=230V
6) Mã CCT
| Mã CCT ((K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Đặc điểm điện & quang ((Ta=25°C) Bảng 2-1
| Đề mục | SYMBOL | UNIT | Giá trị điển hình |
| Điện áp đầu vào | Vin | V | 230 |
| Dòng điện đầu vào | Nếu | mA | 52.5 |
| Tần số hoạt động | F | Hz | 50/60 |
| Năng lượng đầu vào | P | W | 12 |
| Nhân tố năng lượng | PF | % | 0.95 |
| Sự biến dạng hài hòa hoàn toàn | THD | % | 17 % |
| Loại làm mờ | RNA️TRIAC □ PWM □ 0-10V □ DALI□DMX □ Thông minh □ Những thứ khác | ||
| Khả năng tăng áp | Vs | KV | 0.8 |
| Điện lực ((AC) | Ve | KV | - |
| Nhiệt độ hoạt động/khung | Ta/Tc | °C | 25/85 |
| Các thông số LED | COB | ||
| Flux ánh sáng | Φv |
Lm |
1445 |
| Hiệu quả ánh sáng | ηv | Lm/w | 120 |
| Nhiệt độ màu | CCT | K | 4068 |
| Chỉ số hiển thị màu sắc | Ra/CRI | % | 80.5 |
| Phân phối ánh sáng | - | - | - |
| góc nhìn | 2θ 1/2 | Deg. | - |
Tính chất quang học
Chromaticity Bins
TYF tuân thủ tiêu chuẩn ANSI C78.377A cho cấu trúc bin màu sắc của nó. Đối với mỗi hình tư ANSI cho phạm vi CCT từ 2700K đến 6500K, TYF cung cấp 5 Bins và 3 Bins.
Bảng 4-1 5 bước
| CCT | Các bước | Cx | Cy | a | b | theta |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000k | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000k | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
Bảng 4-2 3 bước
| CCT | Các bước | Cx | Cy | a | b | theta |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000k | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000k | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
Các đường cong điện & quang học điển hình
Hình 4-2-1 Khả năng tương đối so với điện áp, Ta=25°C
Hình 4-2-3 Mô hình tỏa sáng, Ta=25°C
| Đề mục | SYMBOL | UNIT | Giá trị |
| Sự phân tán quyền lực | Pd | W | 12 |
| Dòng AC ((RMS) | Nếu | mA | 52.5 |
| Căng AC ((RMS) | Vin | V | 200~240 |
| Nhiệt độ giao điểm LED | Tj-LED | °C | 110 |
| Nhiệt độ giao điểm IC | Tj-IC | °C | 150 |
| Nhiệt độ trên cùng của IC IC | Tốt. | °C | 100 |
| Kháng nhiệt LED (điểm giao điểm / điểm hàn) | Rthj-s | °C/W | 20 |
| IC Kháng nhiệt (điểm giao điểm / Điểm hàn) | Rthj-s | °C/W | - |
| Nhiệt độ hoạt động | Trên | °C | -20~+85 |
| Nhiệt độ lưu trữ | T | °C | -30~+100 |
| Độ nhạy ESD (HBM) | Vesd | KV | ±2 |
| Nhiệt độ hàn ((Reflow) | Tiểu bang | °C | - |
| Nhiệt độ hàn (bàn tay) | Tiểu bang | °C | 350 3S |
Ghi chú:
1) Tất cả các kích thước đều bằng milimet.
2)Scale: Không có
Lưu ý:
1) TYF Opto. Đơn vị DOB được khuyến cáo để giữ nhiệt độ nối dưới nhiệt độ nối tối đa. (Bảng 2-4)
Nhiệt độ dẫn LED và nhiệt độ trên của IC được đo bằng nhiệt cặp. Nhiệt độ bôi LED và IC có thể được tính bằng các công thức như sau.
Ts_max=Tj_max-Rθj-s * Pd
Ví dụ:
Nếu nhiệt độ dẫn LED và nhiệt độ IC trên cùng là 90 °C sau đó nhiệt độ nối LED
Tj=Ts_max+Rθj-s*Pd=90 °C + 12 °C/W* 1 W = 102 °C
và nhiệt độ nối IC
Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C
Chất nhựa silicon của DOB (AC-COB)
TYF Opto. sản phẩm module LED, đóng gói trong thùng nhựa, theo kích thước khác nhau, XX PC mỗi thùng nhựa, như được hiển thị dưới đây. sản phẩm không có hộp nhựa đóng gói trong túi bong bóng,để ngăn chặn áp lực bên ngoài, chọn túi bong bóng khác nhau, tùy theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm đóng gói sẽ được lưu trữ dưới dạng hộp và đóng kín, như được hiển thị dưới đây.
1) xx PCS LED module cho mỗi khay 4) Box thông tin & đóng gói
2) Tray stack và taping, mô-đun LED XX khay và thêm 1 khay giả mỗi lên đến Thêm gel silica (1 mỗi) trên đầu khay
3) Bao bì kín
