Nguồn gốc: | Thâm Quyến, trung quốc |
---|---|
Hàng hiệu: | TYF |
Chứng nhận: | CE ROHS UL |
Số mô hình: | DQ195 |
Số lượng đặt hàng tối thiểu: | Đàm phán |
Giá bán: | Có thể đàm phán |
chi tiết đóng gói: | Cái mâm |
Thời gian giao hàng: | 15 ngày làm việc |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
Khả năng cung cấp: | 10000 chiếc mỗi tháng |
Mô hình: | TYF-DQ195SD023G0 | Lờ mờ: | φ195mm |
---|---|---|---|
Vôn: | 230V | Công suất: | 200w |
CCT: | 4000K 5000K 6500K | CRI: | 80 |
PF: | 0,96 | THD: | <16% |
Làm mờ: | Không | ||
Làm nổi bật: | mô-đun led không người lái,mô-đun led công suất cao |

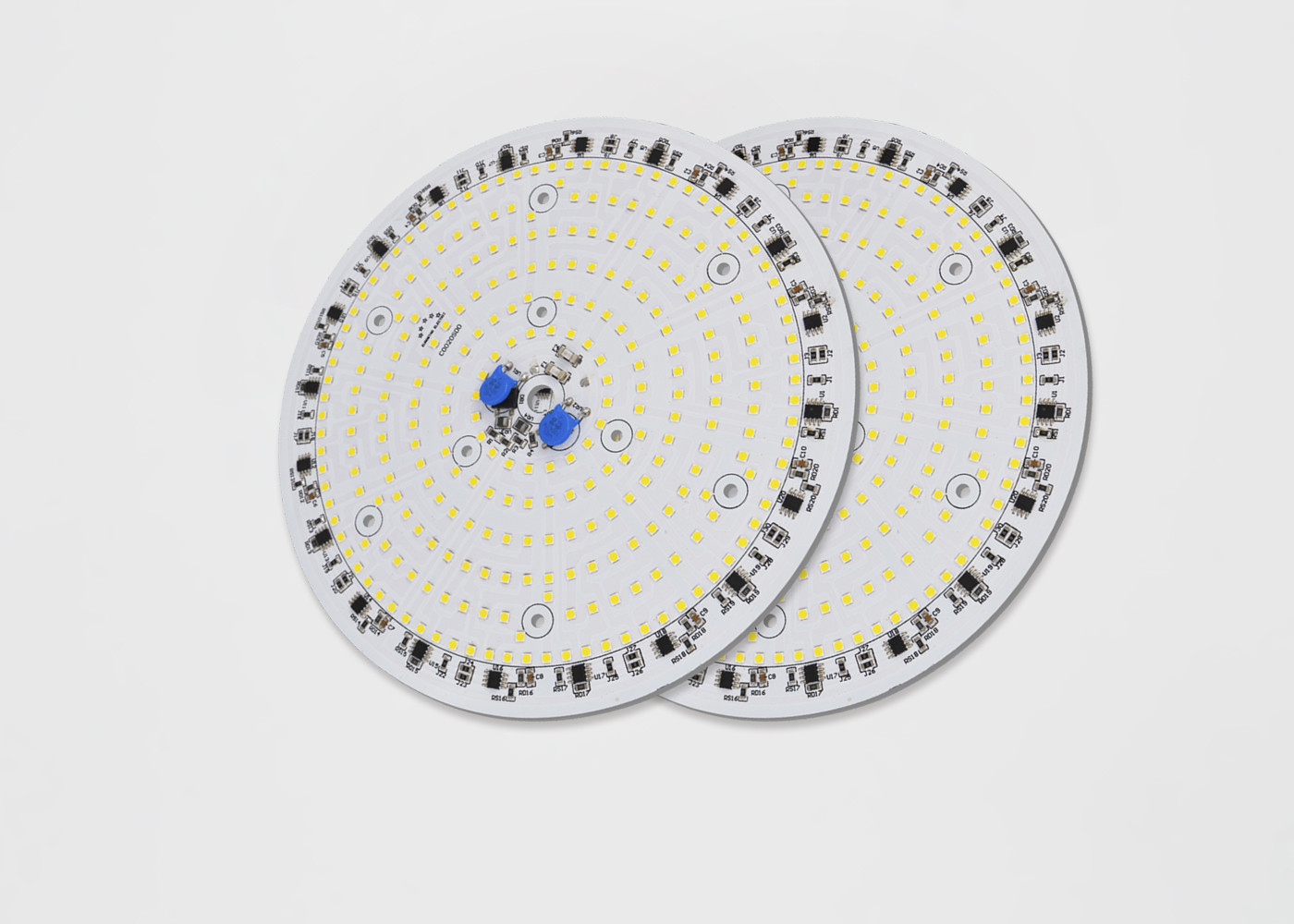

230V led không có trình điều khiển pcb trong Floodlight100w 150W mô-đun dob led 200w với chip ic tuyến tính
DOB | |||||||||||||||
X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
Mã sản phẩm |
Khách hàng Mã |
Mã IC |
Quyền lực Mã |
Mã điện áp
|
Số sê-ri |
Đèn LED Mã |
CCT Mã
|
SDCM | Mã CRI | Độ chói | Năm | tháng |
Nối tiếp Số |
||
Mã mô-đun | Mã trường hợp | Số sê-ri |
Số sê-ri
|
1) mã sản phẩm: C = Module khách hàng D = Module tự
2) Mã khách hàng & Mã mô-đun: nếu①= C thì 4 chữ số cho mã máy khách khác cho mã mô-đun tự
3) Mã IC: một ký tự cho IC
4) Mã nguồn:
Mã nguồn | ||||||||||
01 Cung99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Mã điện áp: 11 = 110v, 12 = 120V, 22 = 220v, 23 = 230V
6) Mã CCT
Mã CCT (K) | |||||||||||||
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Thùng màu
TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF tuân thủ tiêu chuẩn ANSI C78.377A về cấu trúc thùng màu. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. Đối với mỗi tứ giác ANSI cho phạm vi CCT từ 2700K đến 6500K, TYF cung cấp 5 Thùng và 3 Thùng.
Hình 4-1-1 Thùng màu
Bảng 4-1-2 Thùng 5 bước
CCT | Các bước | Cx | C y | một | b | theta |
2700K | 5 | 0,4578 | 0,0101 | 0,01350 | 0,00700 | 53,70 |
3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
4000K | 5 | 0,3818 | 0.3797 | 0,01565 | 0,00670 | 53,72 |
5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
5700K | 5 | 0,287 | 0,3417 | 0,01243 | 0,00533 | 59,09 |
6000K | 5 | 0,123 | 0,3282 | 0,01115 | 0,00485 | 58,57 |
Bảng 4--1-3 Thùng 3 bước
CCT | Các bước | Cx | C y | một | b | theta |
2700K | 3 | 0,4578 | 0,0101 | 0,00810 | 0,00420 | 53,70 |
3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
4000K | 3 | 0,3818 | 0.3797 | 0,00939 | 0,00402 | 53,72 |
5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
5700K | 3 | 0,287 | 0,3417 | 0,00746 | 0,00320 | 59,09 |
6000K | 3 | 0,123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Đường cong điện & quang học điển hình
Hình 4-2-1 Công suất tương đối so với điện áp, Tmột= 25oC
Hình 4-2-3 Mẫu rạng rỡ, Tmột= 25oC
MỤC | BIỂU TƯỢNG | ĐƠN VỊ | Giá trị TIÊU BIỂU |
Điện áp đầu vào | Vin | V | 230 |
Đầu vào hiện tại | NẾU | mẹ | 870 |
Tần suất hoạt động | F | Hz | 50/60 |
Nguồn điện đầu vào | P | W | 200 |
Hệ số công suất | PF | % | 0,96 |
Tổng méo hài | THD | % | 18% |
Loại mờ | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Thông minh □ Khác | ||
Công suất tăng | Vs | KV | LN = 2,5KV L N-PE = 2KV |
Cường độ điện (AC) | Đã | KV | 1,5 |
Nhiệt độ hoạt động / trường hợp | Tê / Tc | ℃ | 25/85 |
Thông số LED | Lõi | ||
Thông lượng phát sáng | Vv | Lm | 26100 |
Hiệu suất chiếu sáng | Vv | Lm / w | 130 |
Nhiệt độ màu | CCT | K | 6168 |
Chỉ số tạo màu | Tăng / CRI | % | 73,6 |
Phân phối ánh sáng | - | - | |
Góc nhìn | 2θ 1/2 | Độ. | - |
Ghi chú:
1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) Điện áp hoạt động không cho biết điện áp tối đa mà khách hàng sử dụng nhưng có nghĩa là điện áp có thể chịu được theo tỷ lệ biến đổi điện áp của mỗi quốc gia. It is recommended that the solder pad temperature should be below 85℃. Khuyến cáo rằng nhiệt độ miếng hàn phải dưới 85oC.
2) Thùng màu được xác định khi hoạt động nhất thời.
3) Dung sai của phép đo tại máy đo của chúng tôi là Φv +/- 10% và Ra +/- 2.
4) Dung sai ± 5% khi tản điện.
5) Φv là tổng sản lượng quang thông được đo bằng một quả cầu tích hợp.
6) Công suất tăng theo tiêu chuẩn IEC61000-4-5.
7) Các tham số mô-đun biến thể vui lòng tham khảo bảng2-2.
Ghi chú:
1) Tất cả các kích thước được tính bằng milimét. (Dung sai: ± 0,2mm)
2) Tỷ lệ: Không
Ghi chú:
1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). Mô-đun DOB được khuyến nghị để giữ nhiệt độ đường giao nhau dưới thông số nhiệt độ đường nối tối đa (Bảng 2-4).
LED lead temperature and IC top case temperature measured with thermocouple. LED nhiệt độ chì và nhiệt độ trường hợp hàng đầu IC đo bằng cặp nhiệt điện. LED and IC unction temperatures can be calculated using the formulas as follow. Nhiệt độ LED và IC có thể được tính bằng cách sử dụng các công thức như sau.
Ts_max = Tj_max-Rθj-s * Pd
Ví dụ:
Nếu nhiệt độ chì LED và nhiệt độ vỏ IC là 90oC thì nhiệt độ tiếp giáp LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
và nhiệt độ tiếp giáp IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
Silicone nhựa của DOB (AC-COB)
TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. Các sản phẩm mô-đun LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như được hiển thị dưới đây. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. Sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để tránh áp lực bên ngoài, hãy chọn túi bong bóng khác nhau, theo kích cỡ sản phẩm trong mỗi gói sản phẩm XX, sản phẩm được đóng gói sẽ được lưu trữ dưới dạng thùng carton và niêm phong, như thể hiện trong sau đây
1) xx Mô-đun LED trên mỗi Khay 4) Thông tin và đóng gói hộp
2) Xếp chồng và dán khay, mô-đun LED XX khay và thêm 1 khay giả mỗi lần lên box. cái hộp. Add silica gel (1 each) on top of the tray Thêm silica gel (mỗi loại 1 cái) lên trên khay
3) Đóng gói niêm phong
