| Nguồn gốc: | TRUNG QUỐC |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE Rohs |
| Số mô hình: | D22A505032H0 |
| Số lượng đặt hàng tối thiểu: | 100 |
| Giá bán: | 9.7 USD/PIECE |
| chi tiết đóng gói: | HỘP BLISTER |
| Thời gian giao hàng: | 10 ngày |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union |
| Khả năng cung cấp: | 100.000PCS / tháng |
| Đèn LED: | EMC3030 | Thương hiệu chip: | Bridgelux |
|---|---|---|---|
| Kích thước PCB: | 561 * 22 * 1,5 | công suất: | 50W |
| Điện áp đầu vào: | 120 / 230V | Nhiệt độ màu: | 4000 nghìn |
| CRI: | 90 | Hiệu suất chiếu sáng: | 160lm / w |
| Đăng kí: | Đèn làm vườn | Giấy chứng nhận: | CE |
| Làm nổi bật: | Mô-đun Pcb Chip Bridgelux Dải bên trong,Chip Smd Bridgelux Bên trong Dải,Chip Bridgelux 50w Dải bên trong |
||
Đèn LED dòng mô-đun LED hiệu suất cao hơn nổi tiếng với độ bền vượt trội, độ tin cậy cao, tuổi thọ dài, khả năng chịu nhiệt thấp.Giải quyết hoàn hảo các ứng dụng đòi hỏi hiệu suất cao và tuổi thọ lâu dài.Đèn LED được thiết kế để cung cấp các bước sóng ánh sáng chính xác cần thiết để cải thiện năng suất cây trồng.
Sê-ri mô-đun LED được xây dựng có mục đích để cho phép dễ dàng thiết kế hệ thống cho các ứng dụng Làm vườn.Sê-ri Mô-đun LED cung cấp các đèn LED duy nhất hiện có được đánh dấu và thử nghiệm dựa trên Thông lượng Photon quang hợp (PPF).
Đặc trưng:
• Mô-đun LED Góc nhìn ở 50 % IV: 120°
• Tùy chọn gói đèn LED 5,0 mm x 5,4 mm để tự do thiết kế.
• Màu sắc: 660 nm (Đỏ đậm),450nm (Xanh hoàng gia), Trắng (3000K-7000K).
• Tuân thủ RoHS, không chì và Reach.
• LM80
Các ứng dụng:
•làm vườn

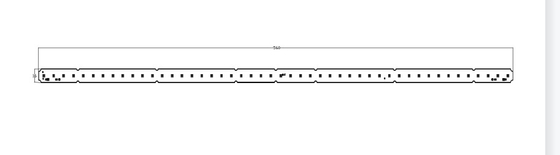

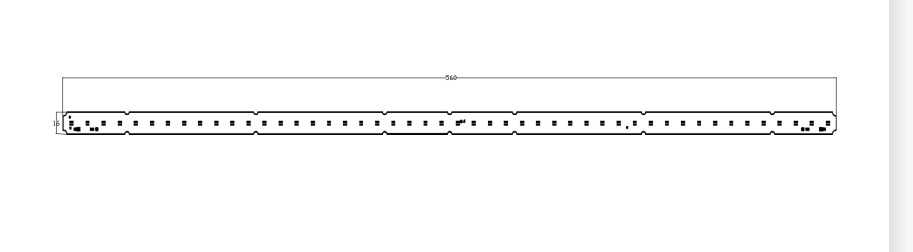

1. Kích thước cơ học
| Mục | Đơn vị | Kích thước | Sức chịu đựng | Nhận xét |
| Chiều dài mô-đun | mm | 561 | ± 0,3 | |
| Chiều rộng mô-đun | mm | 22 | ± 0,3 | |
| Chiều cao mô-đun | mm | 1,5 | ± 0,1 | |
| Lỗ vít | mm | 3.1 | ± 0,1 | |
| Trọng lượng mô-đun | g | |||
Bảng 1. Xếp hạng tối đa tuyệt đối
| Mục | Đơn vị | Đặc trưng |
| Thời gian sống được xếp hạng | Giờ | >50000H |
| Bảo vệ chống xâm nhập (IP) | - | - |
| Môi trường xung quanh / Nhiệt độ hoạt động (ta) | ℃ | -20℃~50℃ |
| Nhiệt độ bảo quản | ℃ | -30℃~80℃ |
| Dòng chuyển tiếp DC / Nhiệt độ hoạt động | mA | 1750 |
| Điện áp làm việc cho cách điện | V | 28-34 |
| giới hạn sức mạnh | W | 120 |
| Hệ số nhiệt độ điển hình của điện áp chuyển tiếp | mV/°C | -22 |
|
Khả năng chịu nhiệt điển hình—Giao lộ Tối thiểu Điển hình TỐI ĐA để Hàn Pad |
°C/T | 10 |
| Giới hạn tĩnh điện (ESD) | V | 2000 HBM |
| Nhiệt độ ngã ba | ℃ | 120 |
Ghi chú cho bảng
2.2 Đặc tính Điện - Quang
Bảng 2. Đặc tính quang học của Sê-ri Mô-đun LED ở các điều kiện thử nghiệm được chỉ định IF=DC 1750mA, Tj=25°C.
| Mục | Đơn vị | Đặc trưng |
| thông lượng phát sáng | tôi | 8500 |
| Hiệu quả chiếu sáng | Lm /W | 170lm/W |
| điện áp hoạt động | V | 30 |
| Điện năng tiêu thụ | W | 50 |
| PPF | bạn mol/s | 280 |
| PPE | u mol/j | 2,8 |
Ghi chú cho bảng
2.3 Hướng Dẫn Lựa Chọn Sản Phẩm.
Bảng 3. Hiệu suất sản phẩm của Module LED ở IF=DC 1750mA, Tj=25°C.
| một phần số | cải cách hành chính (W) | PPF (μ mol/s) | PPE (μ mol/s) | Tổng cộng % | ||
| TYF-D22A505032H0 | tối thiểu | tối đa | tối thiểu | tối đa | Đặc trưng | Đặc trưng |
| 400-700nm | 29 | 31 | 135 | 145 | 2,81 | 98,17% |
| 380-800nm | 29 | 31 | 140 | 150 | 2,88 | 100% |
| 300-400nm | 0 | 0,05 | 0 | 0,02 | 0,00023 | 0,01% |
| 400-500nm | 4,5 | 6 | 21 | 23 | 0,439 | 19,06% |
| 500-600nm | 10,5 | 12 | 50 | 55 | 1,07 | 38,63% |
| 600-700nm | 11,5 | 12,5 | 65 | 68 | 1,33 | 41,43% |
| 700-800nm | 0,3 | 0,8 | 3 | 4 | 0,0683 | 1,88% |
Ghi chú cho bảng
1. TYF duy trì dung sai ±8% trên μ mol/s đối với Mô-đun LED Làm vườn.
2. PAR là bức xạ hoạt động quang hợp có bước sóng từ 400 đến 700nm.
3. PPF là bức xạ hoạt động quang hợp có bước sóng từ 400 đến 700nm.
4. PPF và Par điển hình của Far Red được đo từ 700 đến 800nm
2.4 Đặc tính quang học
Bảng 4. Đặc tính quang học cho Sê-ri Mô-đun LED ở các điều kiện thử nghiệm quy định 3500mA, Tc=85°C.
| một phần số |
Tổng điển hình Bao gồm góc |
Đặc trưng Góc nhìn |
| TYF-D22A505032H0 | 150 | 120 |
Ghi chú cho Bảng 2:
1. Tổng góc mà tại đó 90% tổng quang thông được thu lại.
2. Góc nhìn là trục tắt là góc so với đường tâm của đèn tại đó cường độ sáng bằng ½ giá trị đỉnh.
3.1 Đặc tính phân bố công suất quang phổ
| Mục | Tuân thủ | Nhận xét |
|
Khai báo
|
ROHS | Chất & Vật liệu Nguy hiểm |
| VỚI TỚI | Chất & Vật liệu Nguy hiểm | |
| CE | EMC LVD | |
| LM80 | Bảo trì thông lượng Photon Q90>36000H | |
| 62471 | An toàn quang sinh học của đèn |
5.1.1 Đèn LED nhạy cảm với tĩnh điện và đột biến.Nên sử dụng băng cổ tay hoặc găng tay chống tĩnh điện khi xử lý các Mô-đun LED.Nếu điện áp vượt quá định mức tối đa tuyệt đối được áp dụng cho đèn LED, nó có thể gây hư hỏng hoặc thậm chí phá hủy thiết bị LED.Đèn LED bị hỏng có thể hiển thị một số đặc điểm bất thường như tăng dòng điện rò rỉ, điện áp bật thấp hơn hoặc ánh sáng bất thường của đèn LED ở dòng điện thấp.
6.1.2 Xử lý TYF LED SMD cần có biện pháp chống tĩnh điện vì đây là sản phẩm bán dẫn.Vui lòng thực hiện các biện pháp thích hợp để ngăn chặn bất kỳ tĩnh điện nào được tạo ra như đeo dây đeo cổ tay hoặc găng tay chống tĩnh điện khi xử lý sản phẩm này.Mọi cơ sở sản xuất liên quan đến sản phẩm (nhà máy, thiết bị, máy móc, máy vận chuyển và bộ phận vận chuyển) phải được nối đất và vui lòng tránh để sản phẩm được sạc điện.Độ nhạy ESD của sản phẩm này là 2000V (HBM, dựa trên JEITA ED-4701/304).Sau khi lắp ráp các đèn LED vào (các) sản phẩm cuối cùng của bạn, bạn nên kiểm tra xem các đèn LED đã lắp ráp có bị hư hỏng do tĩnh điện (hiện tượng rò rỉ điện) hay không.
6.1.3.Lựa chọn nguồn điện: Sản phẩm này được cấp nguồn bằng cách sử dụng trình điều khiển dòng điện không đổi và dòng điện đầu ra của dải công suất đáp ứng yêu cầu của sách thông số kỹ thuật, nếu sử dụng nguồn điện áp không đổi hoặc các điều kiện khác, vui lòng đánh giá rủi ro.Vui lòng xem xét khoảng cách rò rỉ và giải phóng mặt bằng ở sản phẩm cuối cùng.
6.1.4 Khu vực nhựa rất nhạy cảm, vui lòng không cầm, ấn, chạm hoặc chà xát.
5.2 THẬN TRỌNG: KIỂM SOÁT NHIỆT ĐỘ
Nhiệt độ đề xuất trên Tc<85℃ và Nhiệt độ photpho trên Tc<115℃, nếu vượt quá, khách hàng cần đánh giá độ tin cậy.
5.3 THẬN TRỌNG: NGUY HIỂM TIẾP XÚC VỚI HÓA CHẤT
5.3.1 Không được sử dụng Mô-đun LED này trong bất kỳ loại chất lỏng nào như nước, dầu, dung môi hữu cơ, v.v. Khi cần rửa, nên sử dụng IPA.Khi sử dụng các dung môi khác, cần xác nhận trước xem dung môi có thể phản ứng với vật liệu của Mô-đun hay không.Dung môi Freon bị cấm không được sử dụng.Không làm sạch bằng chất tẩy rửa siêu âm.
5.3.2 Việc tiếp xúc với một số hóa chất thường được sử dụng trong sản xuất và lắp ráp đèn điện có thể gây hư hỏng cho LED SMD.Vui lòng tham khảo Hướng dẫn cài đặt TYF để biết thêm thông tin.Nếu sử dụng sản phẩm trong bất kỳ điều kiện nào dưới đây, vui lòng xác nhận độ tin cậy.Chẳng hạn như: ẩm ướt, sương giá, không khí có muối, khí ăn mòn (C1, H2S, có nơi NH3, SO2, NOX);Phơi dưới nắng, phơi ngoài trời, bụi bẩn.Nước, dầu, dung môi y tế lỏng và hữu cơ.
5.3.3 VOC (Hợp chất hữu cơ dễ bay hơi) có thể được tạo ra từ chất kết dính, chất trợ dung, chất làm cứng hoặc phụ gia hữu cơ được sử dụng trong đèn điện (đèn cố định).Chất bao bọc silicon LED trong suốt có thể thấm vào các hóa chất đó và chúng có thể dẫn đến sự đổi màu của chất bao bọc khi chúng tiếp xúc với nhiệt hoặc ánh sáng.Hiện tượng này có thể làm giảm đáng kể lượng ánh sáng phát ra (đầu ra) từ bộ đèn (thiết bị cố định).Để ngăn ngừa những sự cố này, chúng tôi khuyên người dùng nên biết các đặc tính vật lý của vật liệu được sử dụng trong đèn và phải lựa chọn cẩn thận.
6.3.4 Rủi ro lưu huỳnh hóa (hoặc xỉn màu) Đèn LED sử dụng khung chì mạ bạc và màu sắc bề mặt của nó có thể chuyển sang màu đen (hoặc sẫm màu) khi tiếp xúc với lưu huỳnh (S), clo (Cl) hoặc hợp chất halogen khác .Lưu huỳnh hóa khung chì có thể gây suy giảm cường độ, thay đổi tọa độ màu và trong trường hợp cực đoan là hở mạch.Nó đòi hỏi sự thận trọng.Do khung chì có thể bị lưu huỳnh hóa, không nên sử dụng và bảo quản các Mô-đun LED cùng với các chất oxy hóa làm từ các vật liệu như cao su, giấy thường, kem hàn chì, v.v.
5.4 TIẾP XÚC VỚI BỀ MẶT PHÁT SÁNG (LES)
Tránh mọi liên hệ với LES.Không chạm vào LES của LED SMD hoặc tác động lực lên LES (vùng nhựa phốt pho màu vàng).Tiếp xúc có thể gây hư hỏng cho LED SMD.Quang học và gương phản xạ không được gắn tiếp xúc với LES (khu vực nhựa phốt pho màu vàng).Các thiết bị quang học có thể được gắn trên bề mặt trên cùng của vỏ nhựa của TYF LED SMD.Nếu bề mặt LED bị bẩn, vui lòng sử dụng cồn để làm sạch.Vui lòng để khô trong 2 giờ trước khi sử dụng.Acetone hoặc ăn mòn là không được chấp nhận.
5.5 BẢO QUẢN
Điều kiện bảo quản: Trước khi mở, nhiệt độ bảo quản phải từ 5 ~ 30℃, độ ẩm tương đối dưới 60%.(Sau khi mở túi, nên sử dụng đèn LED trong vòng 24 giờ.).Đối với sản phẩm chưa sử dụng, vui lòng hút ẩm, hút chân không.Điều kiện hút ẩm: 60℃ ± 5℃, 24H.Hiệu quả sử dụng đối với sản phẩm còn niêm phong là 3 tháng.Nếu không sử dụng hết trong 24 giờ sau khi mở gói, vật liệu phải được hút ẩm trong 3 giờ ở nhiệt độ 60℃ ±5℃.
Không cất giữ Mô-đun ở nơi bụi bặm hoặc nơi ẩm ướt.
Không tháo rời Mô-đun.
Vui lòng sử dụng sản phẩm này trong vòng 5 tháng, được giữ trong bao bì gốc chưa mở khi xuất kho.
5.6 AN TOÀN MẮT
Phân loại an toàn cho mắt khi sử dụng TYF LED SMD tuân theo thông số kỹ thuật IEC/TR 62471: Ứng dụng của IEC 62471 để đánh giá nguy cơ ánh sáng xanh đối với nguồn sáng và đèn điện.Chúng tôi phân loại TYF LED ở mức 6500K RG1.
Không trực tiếp nhìn vào đèn LED sáng bằng mắt thường trong thời gian dài.
6. Hội thảo
7.đóng gói và giao hàng
Các sản phẩm mô-đun TYF Opto.LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như hình dưới đây.sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để tránh áp lực bên ngoài, hãy chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm được đóng gói sẽ được bảo quản dưới dạng thùng carton và niêm phong, như hình minh họa sau đây.
