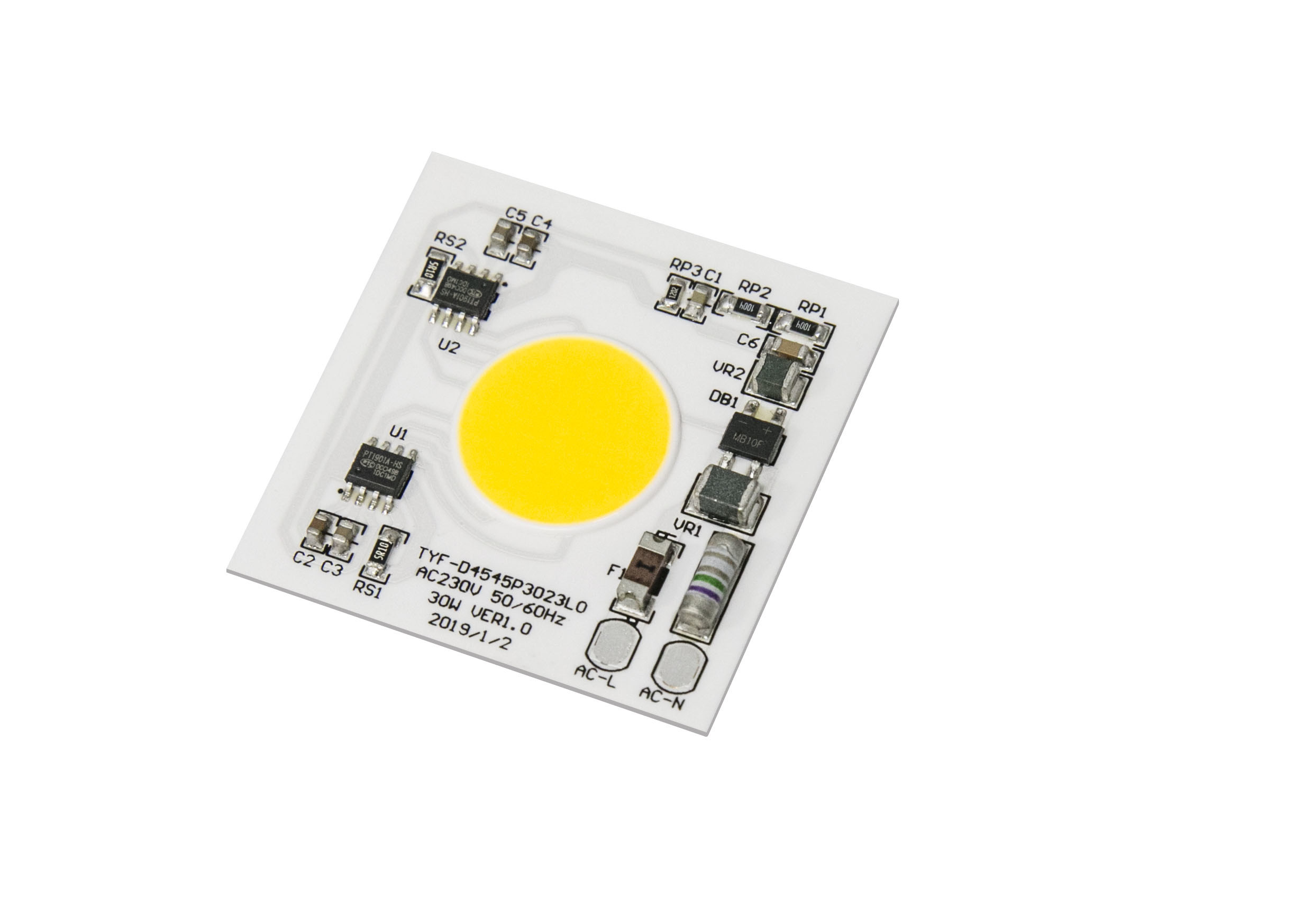

Theo dõi ánh sáng Mô-đun LED AC AC230V Mô-đun LED PCB bằng nhôm 30w Không có bóng

Đèn chiếu sáng tường trong nhà AC COB LED AC230V 20W 3000K 4000K 6000K 70Ra 80Ra trình điều khiển trên bo mạch Nhôm PCB

TYF-D4545P3023L0.pdf

• Kết nối trực tiếp với điện áp AC mà không cần trình điều khiển;
• Một mô-đun với các thành phần tích hợp;
• Giải pháp một phần kinh tế;
• Hiệu quả cao, hệ số công suất cao và độ méo hài thấp;
• Chỉ số hoàn màu cao (≥80);
• Hiệu suất phát sáng cao 110 LM / W;
• Bảo hành ba năm;
• Đèn LED được phê duyệt LM80
• Ứng dụng: Đèn lũ

1) mã sản phẩm: C = Mô-đun khách hàng D = Mô-đun tự

2) Mã máy khách & Mã mô-đun: nếu ① = C thì 4 chữ số cho mã máy khách còn mã mô-đun tự

3) Mã IC: một ký tự cho IC

4) Mã nguồn:

5) Mã điện áp: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) Mã CCT

Đặc tính điện & quang (Ta = 25 ℃) Bảng 2-1

Tính chất quang học

Thùng màu sắc

TYF tuân thủ tiêu chuẩn ANSI C78.377A về cấu trúc thùng màu.Đối với mỗi tứ giác ANSI cho phạm vi CCT từ 2700K đến 6500K, TYF cung cấp 5 Thùng và 3 Thùng.

Bảng 4-1 Thùng 5 bước

Bảng 4-2 Thùng 3 bước

Đường cong điện & quang học điển hình

Hình 4-2-1 Công suất tương đối so với Điện áp, T_Một = 25 ℃

Hình 4-2-3 Mẫu Rạng rỡ, T_Một = 25 ℃

Ghi chú:

1) Tất cả các kích thước đều tính bằng milimét. (Dung sai: ± 0,2mm)

2) Quy mô: Không có

Ghi chú:

1) TYF Opto.Mô-đun DOB được khuyến nghị để giữ nhiệt độ mối nối dưới thông số nhiệt độ mối nối tối đa. (Bảng 2-4).

Nhiệt độ dây dẫn LED và nhiệt độ vỏ trên IC được đo bằng cặp nhiệt điện.Nhiệt độ thông số của LED và IC có thể được tính bằng công thức như sau.

Ts_max = Tj_max-Rθj-s * Pd

Ví dụ:

Nếu nhiệt độ dây dẫn LED và nhiệt độ vỏ trên IC là 90 ℃ thì nhiệt độ đường giao nhau của đèn LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

và nhiệt độ điểm giao nhau của IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

Hạt nhựa silicon của DOB (AC-COB)

TYF Opto.Sản phẩm mô-đun LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như hình sau.sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để ngăn chặn áp lực bên ngoài, chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm đóng gói sẽ được bảo quản dưới dạng thùng carton và niêm phong, như hình minh họa sau đây.

1) Mô-đun LED xx PCS trên mỗi Khay 4) Thông tin hộp & đóng gói

2) Ngăn xếp khay và cuộn dây, mô-đun LED XX khay và 1 khay giả bổ sung cho mỗi khay hộp.Thêm silica gel (mỗi loại 1 cái) lên trên khay

3) Đóng gói niêm phong
