| Nguồn gốc: | Thâm Quyến |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE,RoHs |
| Số mô hình: | MF3622 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | negotiable |
| Thời gian giao hàng: | 5-7 ngày |
| Điều khoản thanh toán: | D/A, D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1.000.000 chiếc / ngày |
| Màu phát quang: | Trắng ấm, Trắng tự nhiên, Trắng mát | Vật liệu chip: | Bridgelux |
|---|---|---|---|
| Kiểu: | Đèn LED | ứng dụng: | Đèn LED phát triển |
| Tên sản phẩm: | Chip lõi ngô linh hoạt | Bảo hành: | 5 năm |
| Làm nổi bật: | lõi ngô lật,chip lật led |
||

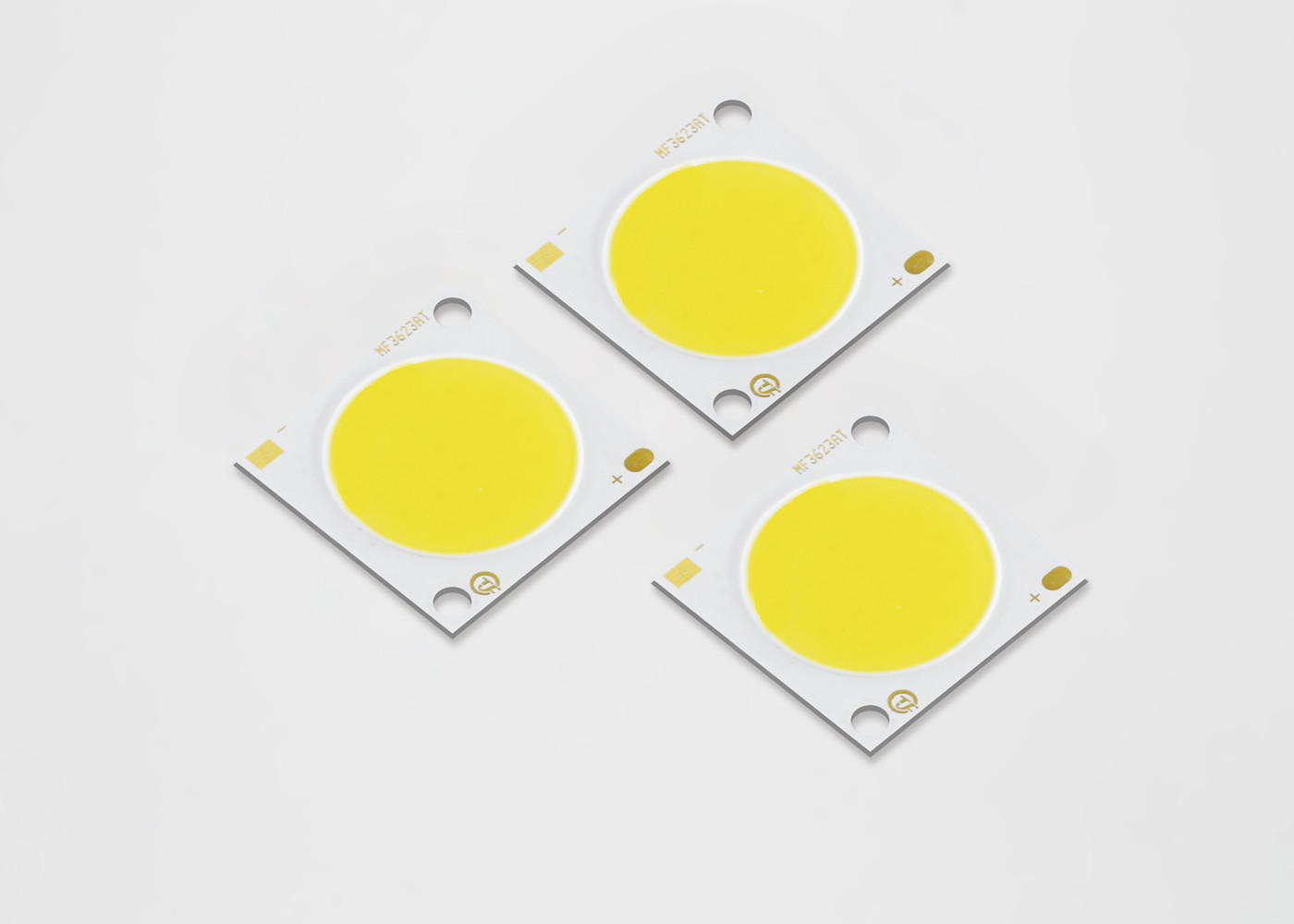

Flip chip cựu sinh viên đèn lũ phản xạ downlight COB không goldwire
• Hiệu suất 128 lm / W điển hình cho 3000K, 80CRI
• Nhỏ gọn nguồn sáng mật độ từ thông cao
• Đồng phục, chiếu sáng chất lượng cao
• Tùy chọn tối thiểu 70, 80 và 90 CRI
• Đường dẫn nhiệt không hợp lệ
• Tạo màu theo tiêu chuẩn ENERGY STAR® / ANSI
cấu trúc với tiêu chuẩn 2, 3 và 5 SDCM
• Tiết kiệm năng lượng hơn so với đèn sợi đốt, halogen
và đèn huỳnh quang
• Hoạt động điện áp cao hoặc điện áp thấp DC
• Loạt sản phẩm và logo công ty ở mặt trước
• Tuân thủ RoHS
Việc chỉ định số phần cho mảng LED TYF ML Series được giải thích như sau:
| Một phần số | Sức mạnh tiêu biểu (W) | CCT danh nghĩa (K) | Thông lượng xung tối thiểu (lm) | Thông lượng xung điển hình (lm) | Điện áp điển hình (V) | Dòng điện danh nghĩa (mA) | Hiệu quả điển hình (lm / W) |
| ML13070302P530E * 7 | 3,1 | 3000 K | 377 | 419 | 9,6 | 320 | 135 |
| ML13070302P535E * 7 | 3,1 | 3500 K | 382 | 425 | 9,6 | 320 | 137 |
| ML13070302P540E * 7 | 3,1 | 4000 K | 385 | 428 | 9,6 | 320 | 138 |
| ML13070302P550E * 7 | 3,1 | 5000 K | 397 | 431 | 9,6 | 320 | 139 |
| ML13070302P557E * 7 | 3,1 | 5700 K | 391 | 434 | 9,6 | 320 | 140 |
| ML13070302P565E * 7 | 3,1 | 6500 K | 397 | 431 | 9,6 | 320 | 139 |
| ML13070302P522E * 8 | 3,1 | 2200 K | 304 | 339 | 9,6 | 320 | 109 |
| ML13070302P527E * 8 | 3,1 | 2700 K | 327 | 363 | 9,6 | 320 | 117 |
| ML13070302P530E * 8 | 3,1 | 3000 K | 339 | 375 | 9,6 | 320 | 121 |
| ML13070302P535E * 8 | 3,1 | 3500 K | 346 | 384 | 9,6 | 320 | 124 |
| ML13070302P540E * 8 | 3,1 | 4000 K | 352 | 391 | 9,6 | 320 | 126 |
| ML13070302P550E * 8 | 3,1 | 5000 K | 357 | 397 | 9,6 | 320 | 128 |
| ML13070302P557E * 8 | 3,1 | 5700 K | 363 | 403 | 9,6 | 320 | 130 |
| ML13070302P565E * 8 | 3,1 | 6500 K | 357 | 397 | 9,6 | 320 | 128 |
| ML13070302P522E * 9 | 3,1 | 2200 K | 262 | 29 | 9,6 | 320 | 94 |
| ML13070302P527E * 9 | 3,1 | 2700 K | 285 | 316 | 9,6 | 320 | 102 |
| ML13070302P530E * 9 | 3,1 | 3000 K | 296 | 329 | 9,6 | 320 | 106 |
| ML13070302P535E * 9 | 3,1 | 3500 K | 304 | 339 | 9,6 | 320 | 109 |
| ML13070302P540E * 9 | 3,1 | 4000 K | 310 | 344 | 9,6 | 320 | 111 |
| ML13070302P550E * 9 | 3,1 | 5000 K | 315 | 350 | 9,6 | 320 | 113 |
| ML13070302P557E * 9 | 3,1 | 5700 K | 321 | 357 | 9,6 | 320 | 115 |
4, Ứng dụng:
Hình 1: Đồ thị thùng thử nghiệm trong không gian màu xy (Điều kiện thử nghiệm xung, Tj = 25 ° C)
CIE1931-x
Bảng 38: Định nghĩa thùng màu elip MacAdam 2 bước đến 5 bước cho Phạm vi lõi TYF CoB
Trên danh nghĩa CCT | Điểm trung tâm | AXIS CHÍNH (a, b) | Hình elip Thiên thần xoay tròn, | |||
| X | Y | 2 bước | 3 bước | 5 bước | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39,9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 27 00 K | 0,4575 | 0,0101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53,7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54,0 |
| 4000K | 0,3818 | 0.3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53,4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59,8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58,8 |
| 6500K | 0,123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58,1 |
6, Xếp hạng tối đa tuyệt đối
6.1 Bảng 39: Xếp hạng tối đa
Ghi chú cho Bảng 39:
7, Kích thước cơ học
Lưu ý: 1. Tất cả dung sai kích thước là ± 0,2mm trừ khi có ghi chú khác. 2. Điểm đo Tc ở cực âm
8, THẬN TRỌNG
ĐIỀU KIỆN BÁN HÀNG ĐƯỢC ĐỀ XUẤT
Đối với hàn thủ công. Vui lòng sử dụng hàn không chì và hàn sẽ được thực hiện bằng cách sử dụng bit hàn tại
nhiệt độ thấp hơn 350C và sẽ được hoàn thành trong vòng 3,5 giây cho một vùng đất. Không có ngoại lực sẽ được áp dụng
để phần nhựa trong khi hàn được thực hiện. Quá trình hàn tiếp theo nên được thực hiện sau khi sản phẩm có
trở về nhiệt độ môi trường THẬN TRỌNG: KIỂM SOÁT NHIỆT ĐỘ
Đóng gói và dán nhãn sản phẩm
