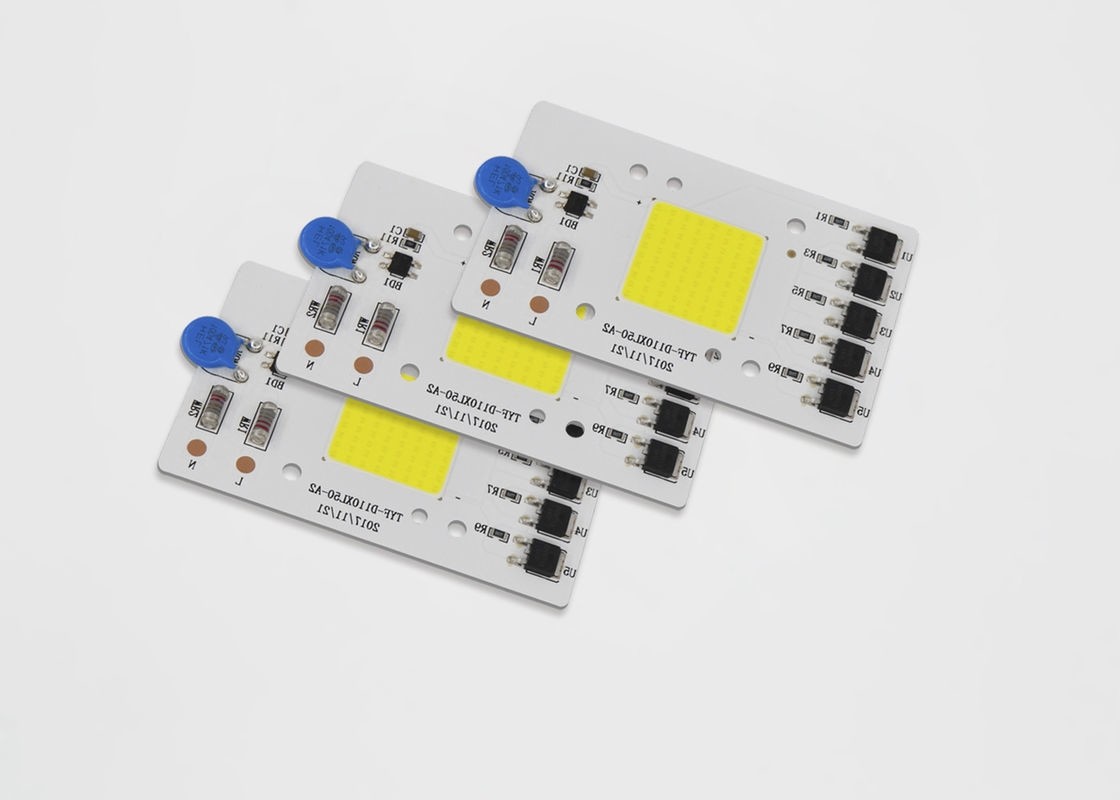

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ
Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ

Hình ảnh lớn :  Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: TYF
Chứng nhận: CE CB ROHS
Số mô hình: D5284
Thanh toán:
Số lượng đặt hàng tối thiểu: Đàm phán
Giá bán: Negotiable
chi tiết đóng gói: Hộp giấy kraft
Thời gian giao hàng: 20 ngày làm việc
Điều khoản thanh toán: Thư tín dụng, D/A, D/P, T/T, Western Union
Khả năng cung cấp: 10.000 chiếc mỗi tháng

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ

Sự miêu tả
Mô hình: TYF D5284 Một phần số: D5284C2023E0DA30582
Lờ mờ: 52 * 84mm Vôn: 220 / 230v
Công suất: 50W Màu sắc: Hồng
PF: > 0,9 THD: 35%
Làm mờ: Đúng
Điểm nổi bật:

Mô-đun LED AC toàn phổ

,

Mô-đun LED AC cho đèn pha

,

Mô-đun LED có thể điều chỉnh độ sáng 30W Ac

Full Spectrum 50W 30W Ac Cob Led có thể điều chỉnh độ sáng cho ánh sáng lũ lụt Chip Bridgelux chất lượng cao bên trong



1. Thông tin chi tiết:

Tên khoản mục: Mô-đun AC COB cho đèn ngoài trời dẫn

Loại sản phẩm: Mô-đun AC

Điện áp: 110V / 220v

Xuất xứ: ShenZhen, Trung Quốc

Mô hình: TYF D5284

MOQ: 100 miếng



1.1 Tính năng sản phẩm

  • Kết nối trực tiếp với điện áp dòng AC
  • Hệ số & Hiệu suất điện năng cao
  • Thời gian sống lâu
  • BOM đơn giản
  • Tuân thủ Rosh
  • Quy định điện áp đường dây
  • Lắp ráp dễ dàng

2. Ứng dụng:





3. Đặc điểm điện & quang học(Ta = 25) Bảng 2-1

MỤC BIỂU TƯỢNG BÀI HỌC ĐẶC TRƯNG Giá trị
Điện áp đầu vào Vin V 230
Đầu vào hiện tại NẾU NHƯ mA 236,2
Tần số hoạt động F Hz 50/60
Công suất đầu vào P W 49.49
Hệ số công suất PF 0,911
Tổng méo hài THD 45,7%
Loại mờ RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Other
Công suất tăng Vs KV 1
Cường độ điện (AC) Đã KV 1,5
Nhiệt độ hoạt động / trường hợp Ta / Tc 25/85
Thông số LED COB
Quang thông Φv Lm 4680,9
Hiệu suất chiếu sáng ηv Lm / w 94,57
Nhiệt độ màu CCT K 6381
Chỉ số tạo màu Ra / CRI 70,2 / 59,0
Phân phối ánh sáng - -
Góc nhìn 2θ 1/2 Bằng cấp. -



3.1 Xếp hạng tối đa tuyệt đối (Ta = 25) Bảng 2-4



MỤC BIỂU TƯỢNG BÀI HỌC Giá trị
Sự thât thoat năng lượng Pd W 52,5
Dòng điện AC (RMS) NẾU NHƯ mA 248,5
Điện áp AC (RMS) Vin V 220 ~ 240
Nhiệt độ mối nối LED Tj-LED 120
Nhiệt độ mối nối IC Tj-IC 150
Đầu IC nhiệt độ IC Tp. 100
Điện trở nhiệt của LED (Điểm nối / Điểm hàn) Rthj-s ℃ / W 20
Điện trở nhiệt IC (Điểm nối / Điểm hàn) Rthj-s ℃ / W 40
Nhiệt độ hoạt động Đến -20 ~ + 85
Nhiệt độ bảo quản Ts -40 ~ + 100
Độ nhạy ESD (HBM) Vesd KV ± 2
Nhiệt độ hàn (Dòng chảy lại) Tsld -
Nhiệt độ hàn (Tay) Tsld 350 3S



4. Tính chất quang học



4.1 Thùng màu sắc



TYF tuân thủ tiêu chuẩn ANSI C78.377A về cấu trúc thùng màu.Đối với mỗi tứ giác ANSI cho phạm vi CCT từ 2700K đến 6500K, TYF cung cấp 5 Thùng và 3 Thùng.



Hình 4-1-1 Thùng màu

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ 0



Bảng 4-1-2 Thùng 5 bước

CCT Các bước Cx C y Một b theta
2700 nghìn 5 0,4578 0,4101 0,01350 0,00700 53,70
3000 nghìn 5 0,4338 0,403 0,01390 0,00680 53,22
3500 nghìn 5 0,4073 0,3917 0,01545 0,00690 54,00
4000 nghìn 5 0,3818 0,3797 0,01565 0,00670 53,72
5000 nghìn 5 0,3447 0,3553 0,01370 0,00590 59,62
5700 nghìn 5 0,3287 0,3417 0,01243 0,00533 59.09
6000 nghìn 5 0,3123 0,3282 0,01115 0,00475 58,57



Bảng 4--1-3 Thùng 3 bước

CCT Các bước Cx C y Một b theta
2700 nghìn 3 0,4578 0,4101 0,00810 0,00420 53,70
3000 nghìn 3 0,4338 0,403 0,00834 0,00408 53,22
3500 nghìn 3 0,4073 0,3917 0,00927 0,00414 54,00
4000 nghìn 3 0,3818 0,3797 0,00939 0,00402 53,72
5000 nghìn 3 0,3447 0,3553 0,00822 0,00354 59,62
5700 nghìn 3 0,3287 0,3417 0,00746 0,00320 59.09
6000 nghìn 3 0,3123 0,3282 0,00669 0,00285 58,57



4.2 Các đường cong điện & quang học điển hình

Hình 4-2-1 Công suất tương đối so với Điện áp, TMột = 25 ℃

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ 1



Hình 4-2-2 Quang thông Tương đối so với Điện áp, TMột = 25 ℃

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ 2



Hình 4-2-3 Mẫu Rạng rỡ, TMột = 25 ℃

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ 3















































5. Thông số kỹ thuật chính / Tính năng đặc biệt:



1. Lái xe trực tiếp đến dòng AC Điện áp: 120 / 230V, Không có trình điều khiển AC / DC

2. Với OTR, OVP, OCP, Công suất tăng, 1000V

3. Chứng chỉ PF, CE / UL cao

4. Màu sắc nhất quán tốt, CRI cao

5. Nhiệt độ môi trường: -20-50 ℃, nhiệt độ trường hợp: <70 ℃

6. Kích thước nhỏ, thiết kế linh hoạt, kích thước PCB, CCT, Nguồn, có thể được tùy chỉnh theo mong muốn của khách hàng.

7. Thời gian sống> 30.000 giờ



6. Bao bì



TYF Opto.Sản phẩm mô-đun LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như hình sau.sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để ngăn chặn áp lực bên ngoài, chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm đóng gói sẽ được bảo quản dưới dạng thùng carton và niêm phong, như hình minh họa sau đây.



1) Mô-đun LED xx PCS trên mỗi Khay 4) Thông tin hộp & đóng gói

2) Ngăn xếp khay và cuộn dây, mô-đun LED XX khay và 1 khay giả bổ sung cho mỗi khay hộp.Thêm silica gel (mỗi loại 1 cái) lên trên khay

3) Đóng gói niêm phong

Mô-đun LED AC quang phổ đầy đủ 50W 30W Ac có thể điều chỉnh độ sáng 52 * 84mm cho ánh sáng lũ 4
