| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | TYF |
| Chứng nhận: | CE CB ROHS |
| Số mô hình: | D5284 |
| Số lượng đặt hàng tối thiểu: | Đàm phán |
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Hộp giấy kraft |
| Thời gian giao hàng: | 20 ngày làm việc |
| Điều khoản thanh toán: | Thư tín dụng, D/A, D/P, T/T, Western Union |
| Khả năng cung cấp: | 10.000 chiếc mỗi tháng |
| Mô hình: | TYF D5284 | Một phần số: | D5284C2023E0DA30582 |
|---|---|---|---|
| Lờ mờ: | 52 * 84mm | Vôn: | 220 / 230v |
| Công suất: | 30W 50W | Màu sắc: | 3000 nghìn |
| PF: | > 0,9 | THD: | 35% |
| Làm mờ: | KHÔNG | ||
| Làm nổi bật: | Mô-đun LED AC không có trình điều khiển COB,Mô-đun LED AC ánh sáng High Bay,Chip LED Cob không có trình điều khiển 3000K |
||

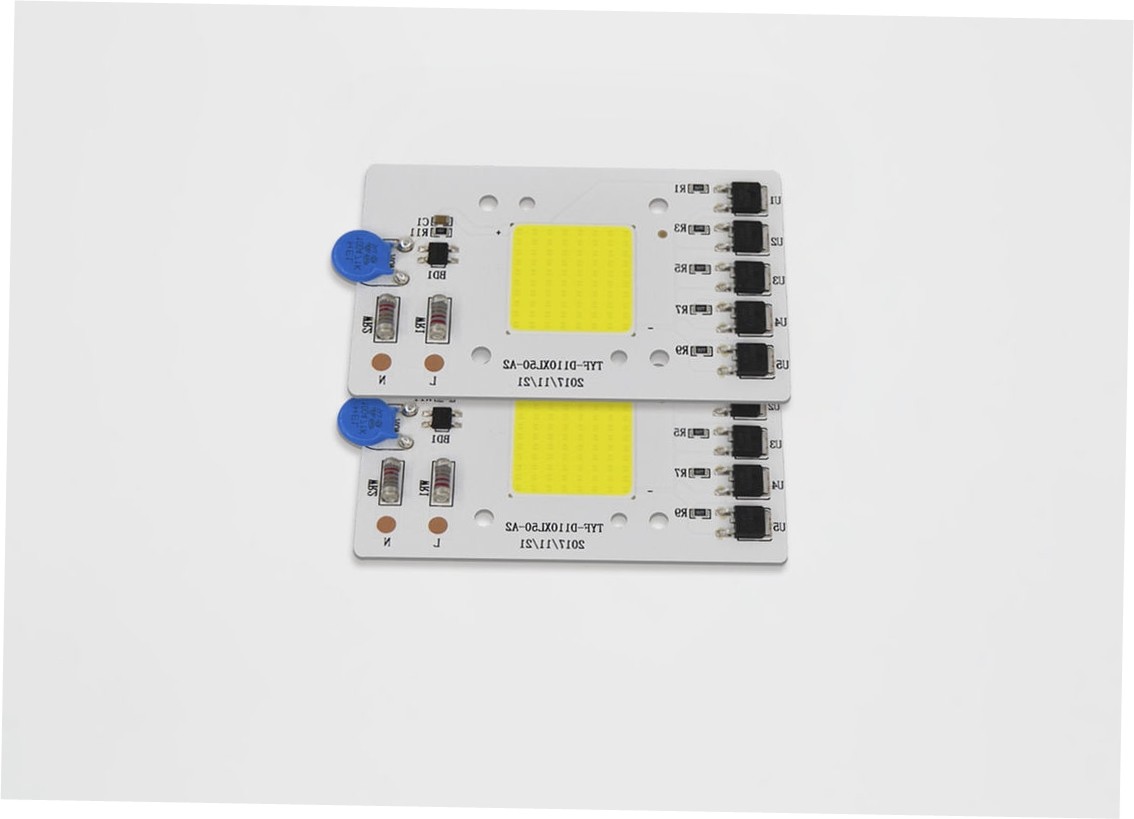

AC COB LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K Chip dẫn lõi không có trình điều khiển cho ánh sáng bay cao tuổi thọ dài
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Mã sản phẩm |
Khách hàng Mã số |
Mã vi mạch |
Sức mạnh Mã số |
Mã điện áp
|
Số nối tiếp. |
DẪN ĐẾN Mã số |
CCT Mã số
|
SDCM | Mã CRI | Độ chói | Năm | Tháng |
Nối tiếp Không. |
||
| Mã mô-đun | Mã trường hợp | Số nối tiếp. |
Số nối tiếp.
|
||||||||||||
1) mã sản phẩm: C = Mô-đun khách hàng D = Mô-đun tự
2) Mã Khách hàng & Mã Mô-đun: nếu ①= C rồi đến 4 chữ số cho mã khách hàng khác cho mã mô-đun tự
3) Mã IC: một ký tự cho IC
4) Mã nguồn:
| Mã nguồn | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Mã điện áp: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) Mã CCT
| Mã CCT (K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Thùng màu sắc
TYF tuân thủ tiêu chuẩn ANSI C78.377A về cấu trúc thùng màu.Đối với mỗi tứ giác ANSI cho phạm vi CCT từ 2700K đến 6500K, TYF cung cấp 5 Thùng và 3 Thùng.
Hình 4-1-1 Thùng màu
Bảng 4-1-2 Thùng 5 bước
| CCT | Các bước | Cx | C y | Một | b | theta |
| 2700 nghìn | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53,70 |
| 3000 nghìn | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53,22 |
| 3500 nghìn | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54,00 |
| 4000 nghìn | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53,72 |
| 5000 nghìn | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59,62 |
| 5700 nghìn | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000 nghìn | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58,57 |
Bảng 4--1-3 Thùng 3 bước
| CCT | Các bước | Cx | C y | Một | b | theta |
| 2700 nghìn | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53,70 |
| 3000 nghìn | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53,22 |
| 3500 nghìn | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54,00 |
| 4000 nghìn | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53,72 |
| 5000 nghìn | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59,62 |
| 5700 nghìn | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000 nghìn | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58,57 |
Đường cong điện & quang học điển hình
Hình 4-2-1 Công suất tương đối so với Điện áp, TMột = 25 ℃
Hình 4-2-2 Quang thông Tương đối so với Điện áp, TMột = 25 ℃
Hình 4-2-3 Mẫu Rạng rỡ, TMột = 25 ℃
| MỤC | BIỂU TƯỢNG | BÀI HỌC | Giá trị TIÊU BIỂU |
| Điện áp đầu vào | Vin | V | 230 |
| Đầu vào hiện tại | NẾU NHƯ | mA | 236,2 |
| Tần số hoạt động | F | Hz | 50/60 |
| Công suất đầu vào | P | W | 49.49 |
| Hệ số công suất | PF | ％ | 0,911 |
| Tổng méo hài | THD | ％ | 45,7% |
| Loại mờ | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Other | ||
| Công suất tăng | Vs | KV | 1 |
| Cường độ điện (AC) | Đã | KV | 1,5 |
| Nhiệt độ hoạt động / trường hợp | Ta / Tc | ℃ | 25/85 |
| Thông số LED | COB | ||
| Quang thông | Φv | Lm | 4680,9 |
| Hiệu suất chiếu sáng | ηv | Lm / w | 94,57 |
| Nhiệt độ màu | CCT | K | 6381 |
| Chỉ số tạo màu | Ra / CRI | ％ | 70,2 / 59,0 |
| Phân phối ánh sáng | - | - | |
| Góc nhìn | 2θ 1/2 | Bằng cấp. | - |
Ghi chú:
1) Điện áp hoạt động không cho biết điện áp tối đa mà khách hàng sử dụng nhưng có nghĩa là điện áp có thể chịu được theo tỷ lệ biến đổi điện áp của mỗi quốc gia.Khuyến nghị rằng nhiệt độ miếng hàn nên dưới 85 ℃.
2) Các thùng màu được xác định khi hoạt động nhất thời.
3) Dung sai của phép đo ở máy đo của chúng tôi là Φv +/- 10% và Ra +/- 2.
4) Dung sai ± 5% trên công suất tiêu tán.
5) Φv là tổng công suất quang thông được đo bằng một quả cầu tích hợp.
6) Công suất tăng áp phù hợp với IEC61000-4-5.
7) Các thông số mô-đun biến thể vui lòng tham khảo bảng 2-2.
Ghi chú:
1) Tất cả các kích thước đều tính bằng milimét. (Dung sai: ± 0,2mm)
2) Quy mô: Không có
Ghi chú:
1) TYF Opto.Mô-đun DOB được khuyến nghị để giữ nhiệt độ mối nối dưới thông số nhiệt độ mối nối tối đa. (Bảng 2-4).
Nhiệt độ dây dẫn LED và nhiệt độ vỏ trên IC được đo bằng cặp nhiệt điện.Nhiệt độ thông số của LED và IC có thể được tính bằng công thức như sau.
Ts_max = Tj_max-Rθj-s * Pd
Ví dụ:
Nếu nhiệt độ dây dẫn LED và nhiệt độ vỏ trên IC là 90 ℃ thì nhiệt độ đường giao nhau của đèn LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
và nhiệt độ điểm giao nhau của IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
Hạt nhựa silicon của DOB (AC-COB)
TYF Opto.Sản phẩm mô-đun LED, được đóng gói trong Khay nhựa, theo kích thước khác nhau, XX PC mỗi Khay nhựa, như hình sau.sản phẩm không có hộp nhựa được đóng gói trong túi bong bóng, để ngăn chặn áp lực bên ngoài, chọn túi bong bóng khác nhau, theo kích thước sản phẩm trong mỗi gói sản phẩm XX, sản phẩm đóng gói sẽ được bảo quản dưới dạng thùng carton và niêm phong, như hình minh họa sau đây.
1)Ngăn xếp khay và đóng băng, mô-đun XX LED
khay và 1 khay giả bổ sung cho mỗi khay
hộp.Thêm silica gel (mỗi loại 1 cái) lên trên khay
3) Đóng gói niêm phong
